Грохот инерционный - ГИЛ 12
Назначение
Грохот инерционный ГИЛ 12 предназначен для рассортировки по крупности сыпучих материалов. Оборудование используется для работы в закрытых помещениях на дробильно-сортировочных и обогатительных предприятиях в странах с умеренным климатом.

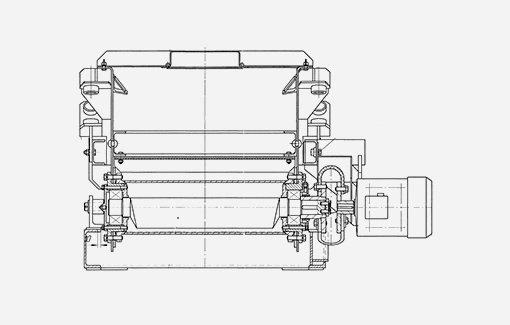

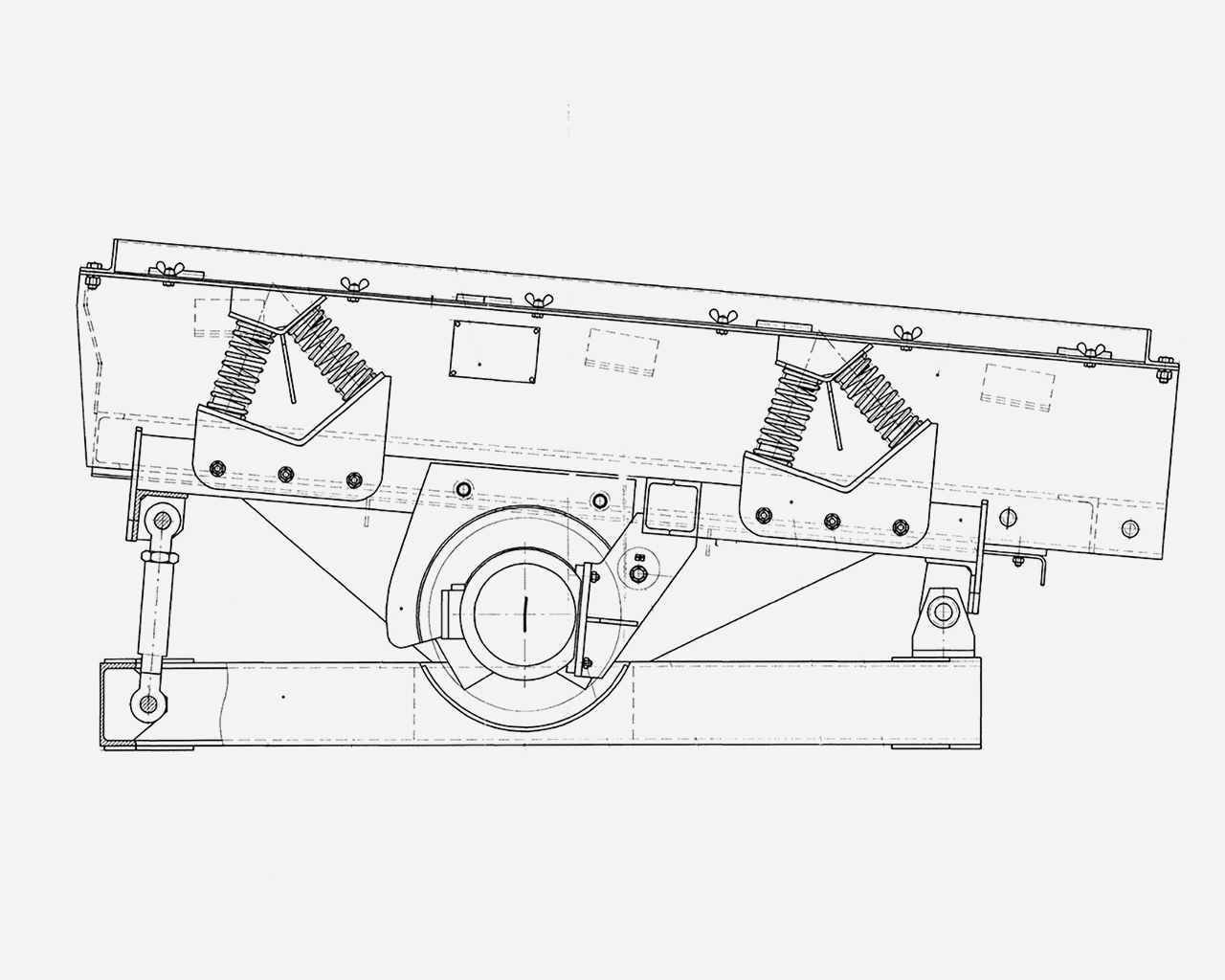

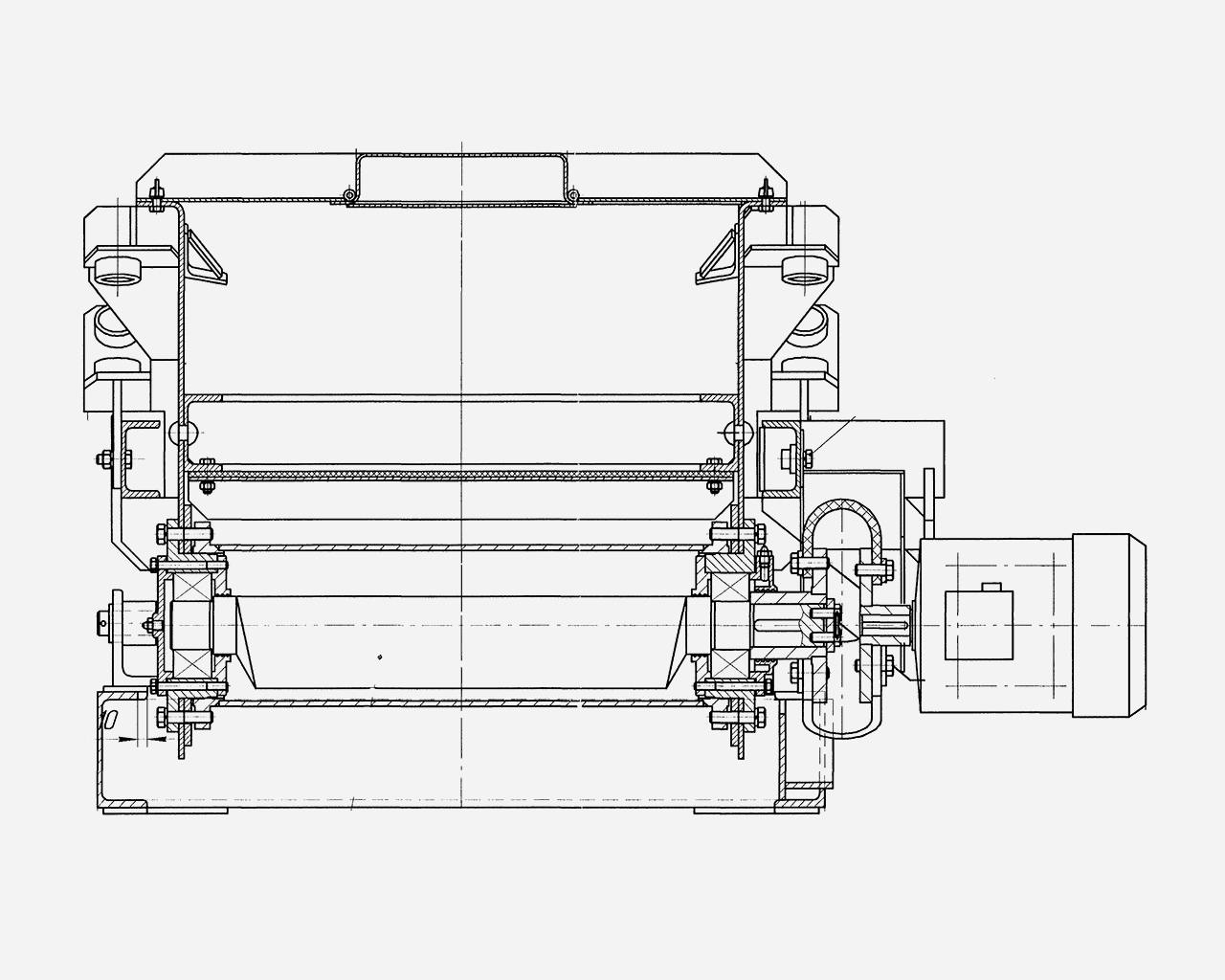

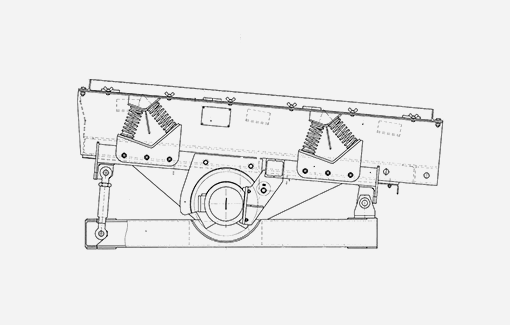

Машина для грохочения может изготавливаться с правым или левым расположением привода и состоит из следующих узлов: вибропривод; короб с пылезащитным кожухом; рама поворотная; рама опорная; ограждение муфты; пружинные опоры; пружины.
Технические характеристики
Наименование параметра | Величина |
Производительность, т/ч | 1-10 |
Размер просеивающей поверхности | |
ширина, мм длина, мм | 580 1600 |
Площадь просеивающей поверхности одного яруса, м2 | 0,92 |
Число ярусов сит | 2 |
Тип просеивающих поверхностей | |
верхний ярус — размеры ячеек сит (сетка ГОСТ 3306-88), мм | от 2 до 25 |
нижний ярус — размеры ячеек сит (сетка ГОСТ 3306-88), мм | от 1 до 25 |
Кинематические параметры | |
амплитуда колебаний короба, мм | 3 - 5 |
частота колебаний, Гц | 24,3 |
Габаритные размеры колеблющейся части грохота | |
длина, мм | 1610 |
ширина, мм | 788 |
высота, мм | 628 |
Масса колеблющейся части грохота, кг | 400 |
Угол наклона короба, ° | 5-10 |
Электродвигатель привода | |
мощность двигателя, кВт | 1,1 |
число оборотов, об/мин | 1400 |
