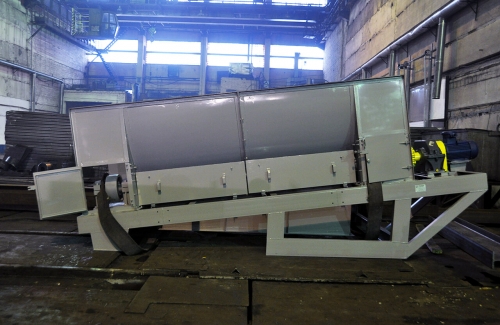

Грохот цилиндрический - ГЦ-3
Назначение

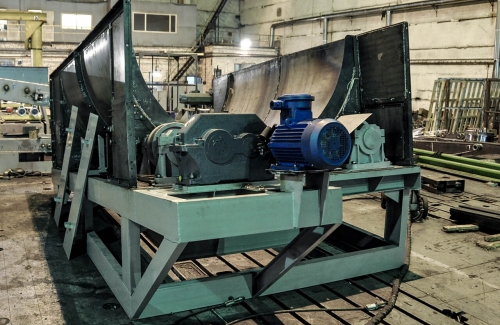

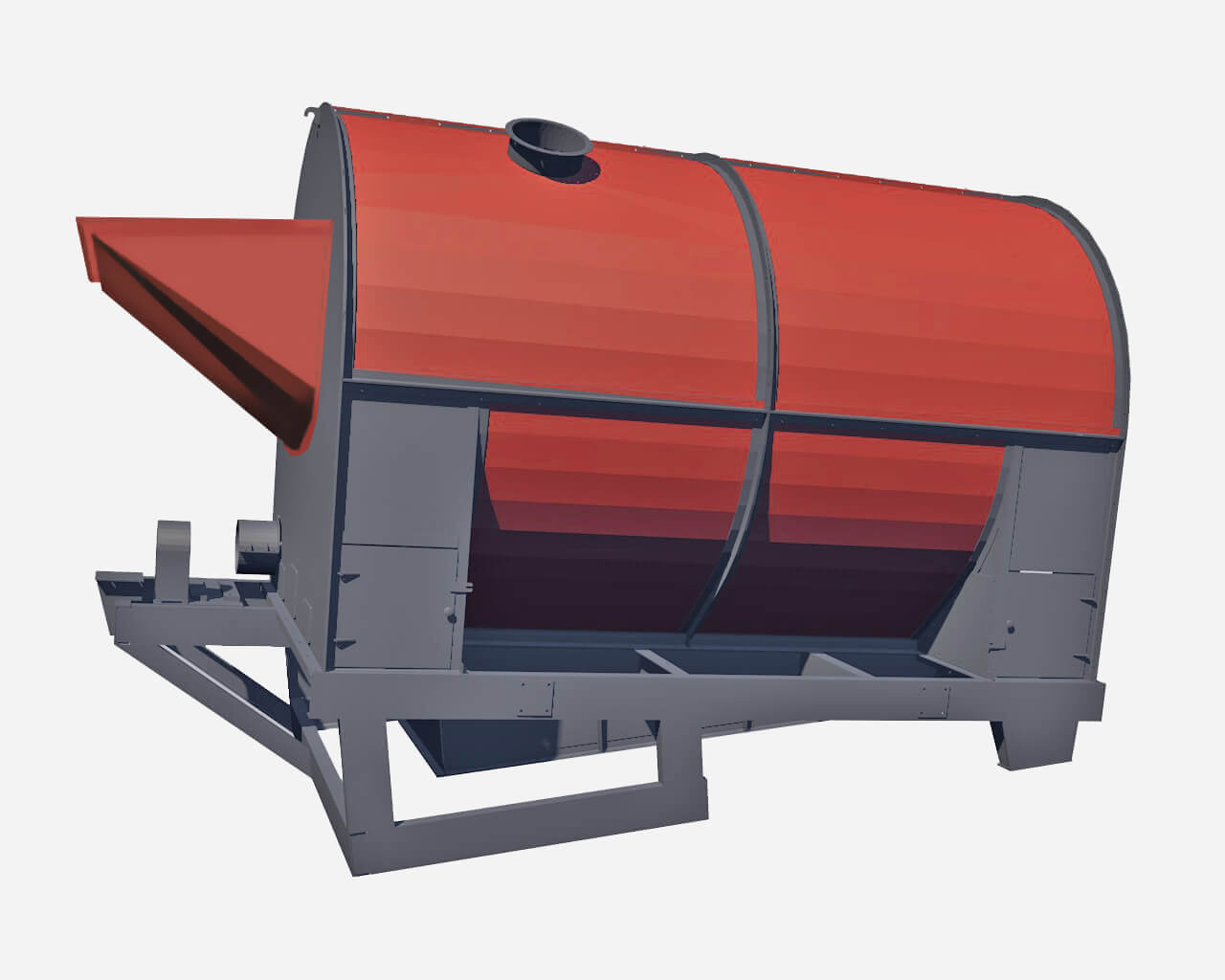

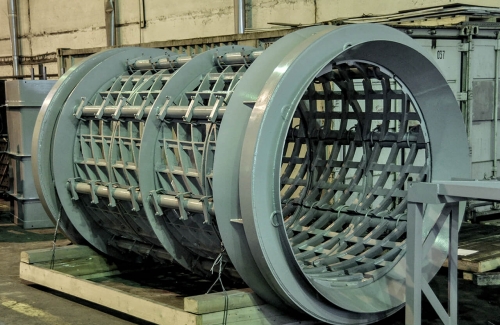

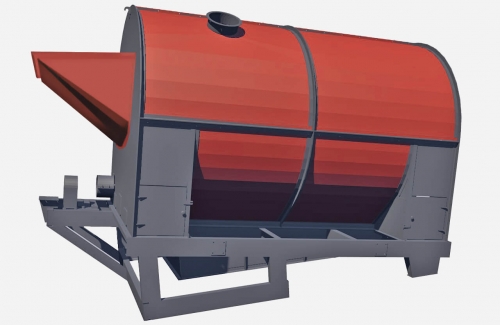

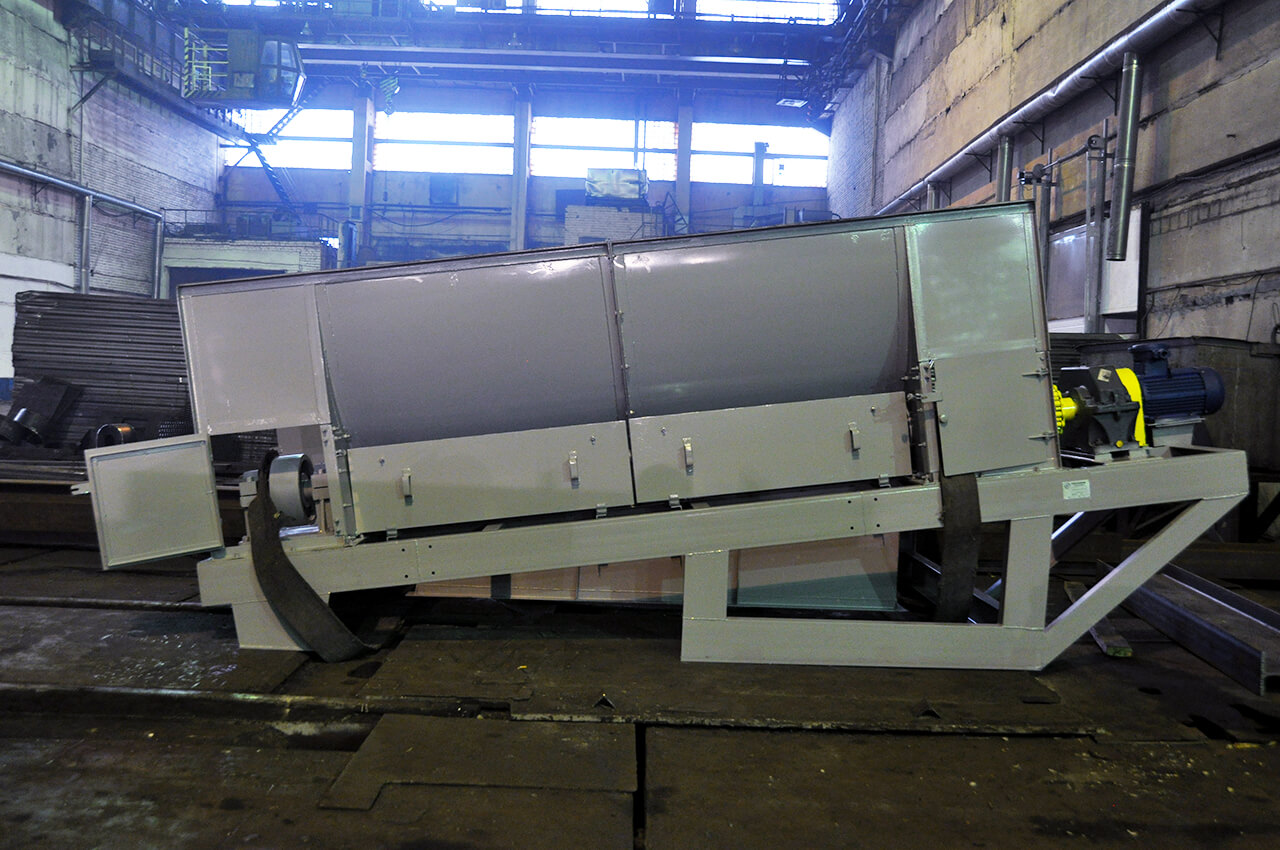

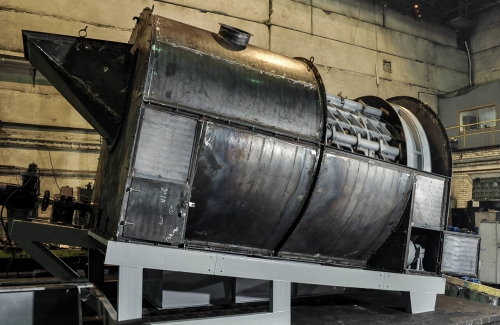

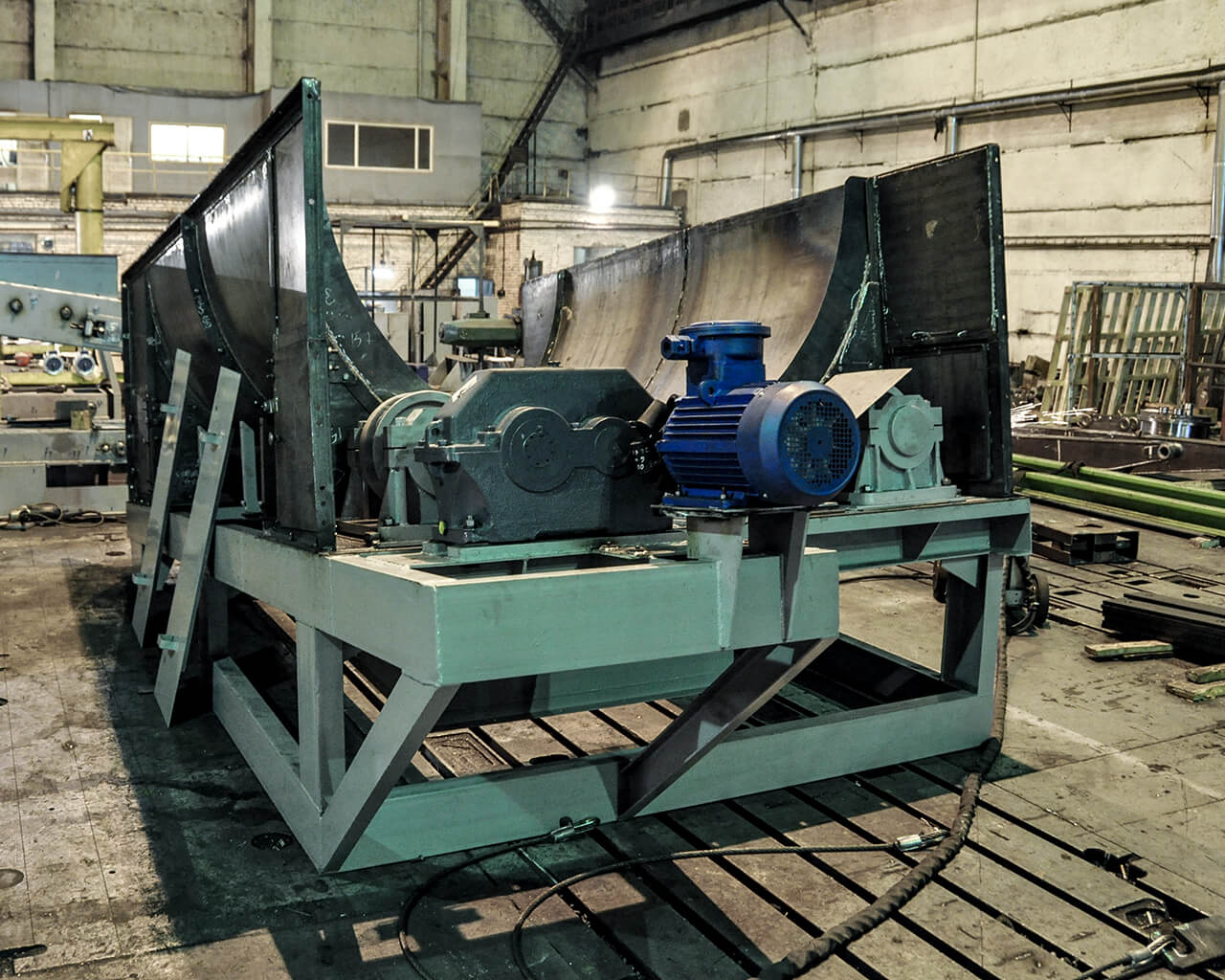

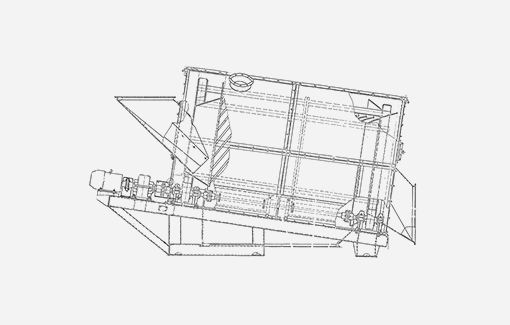

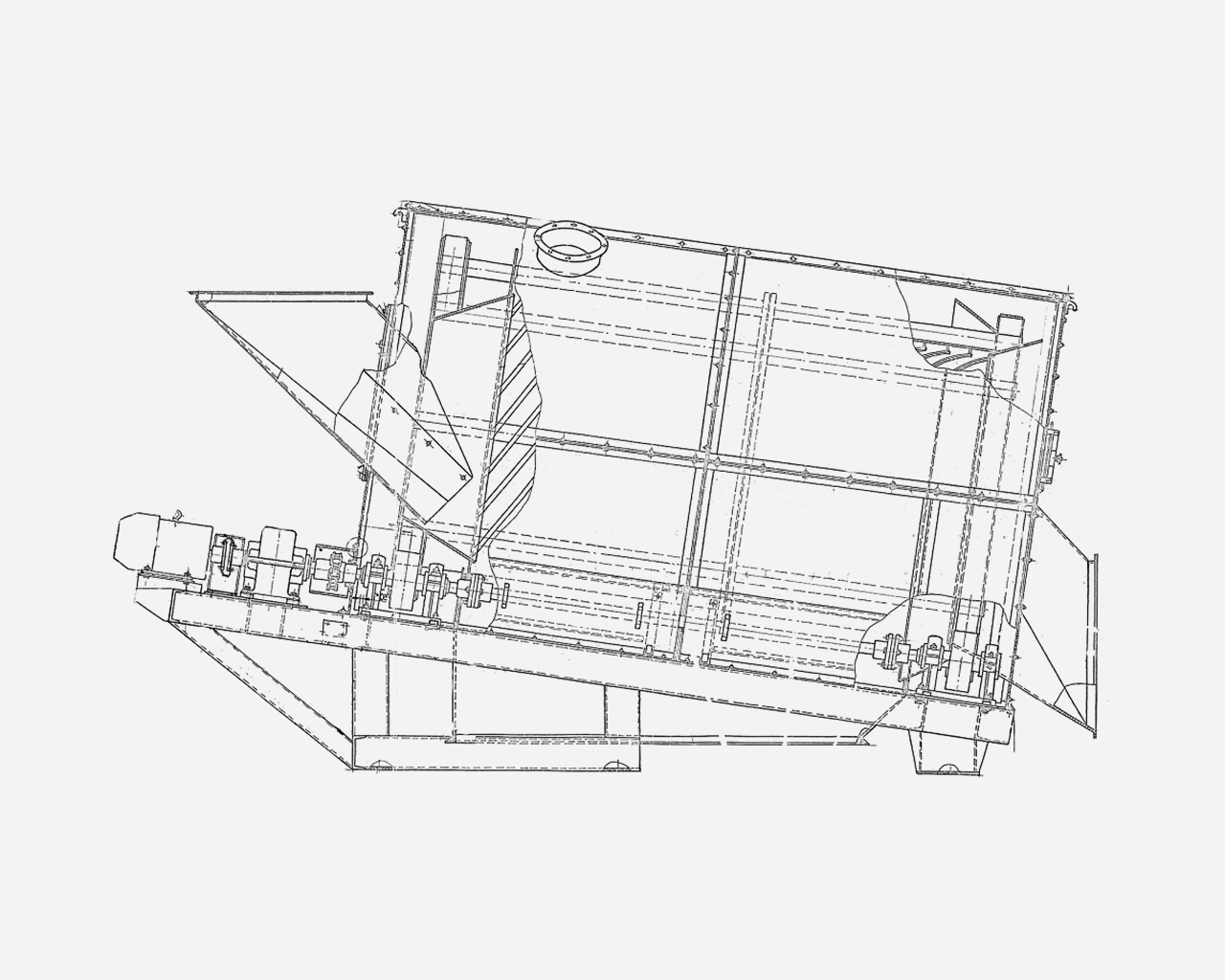

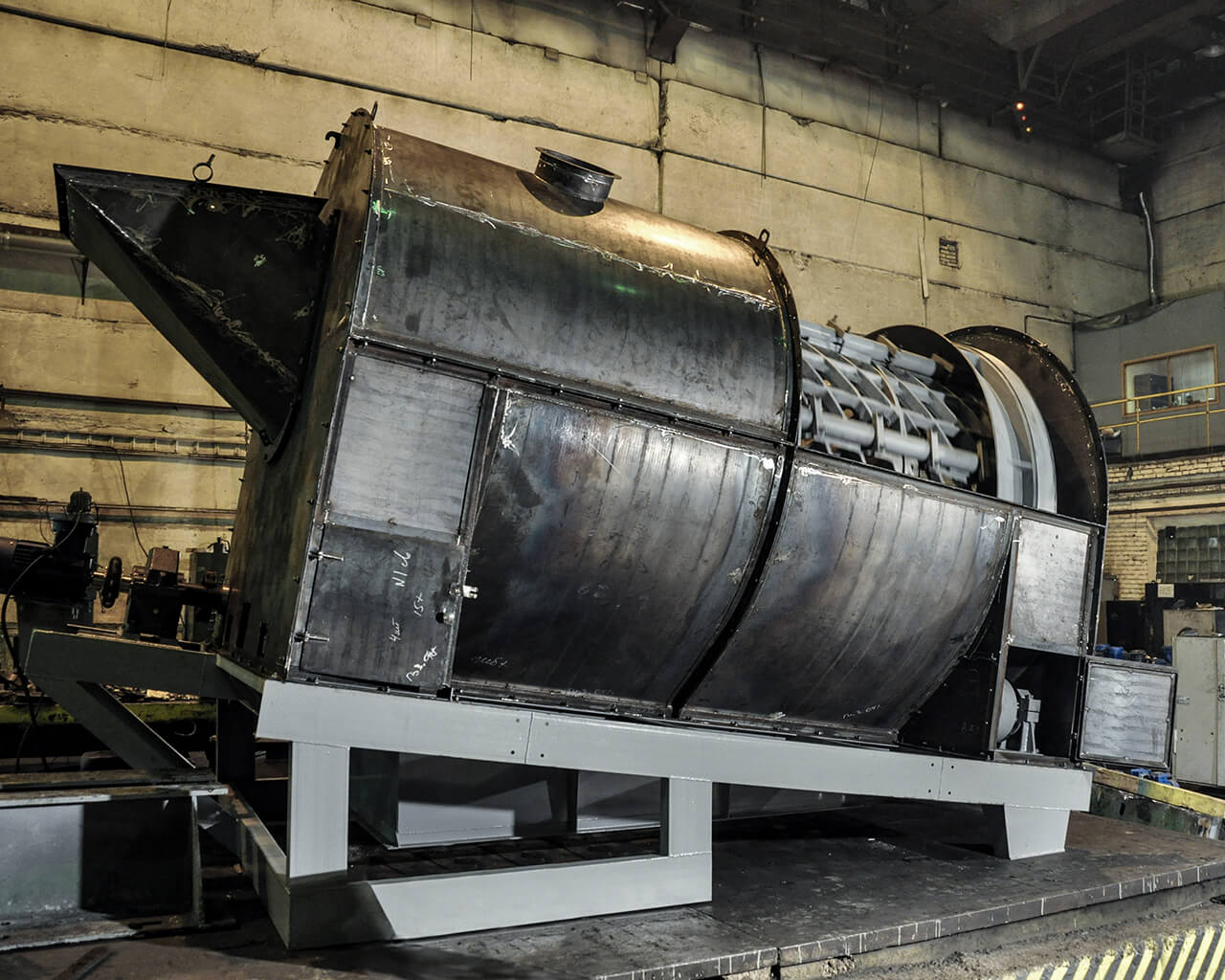

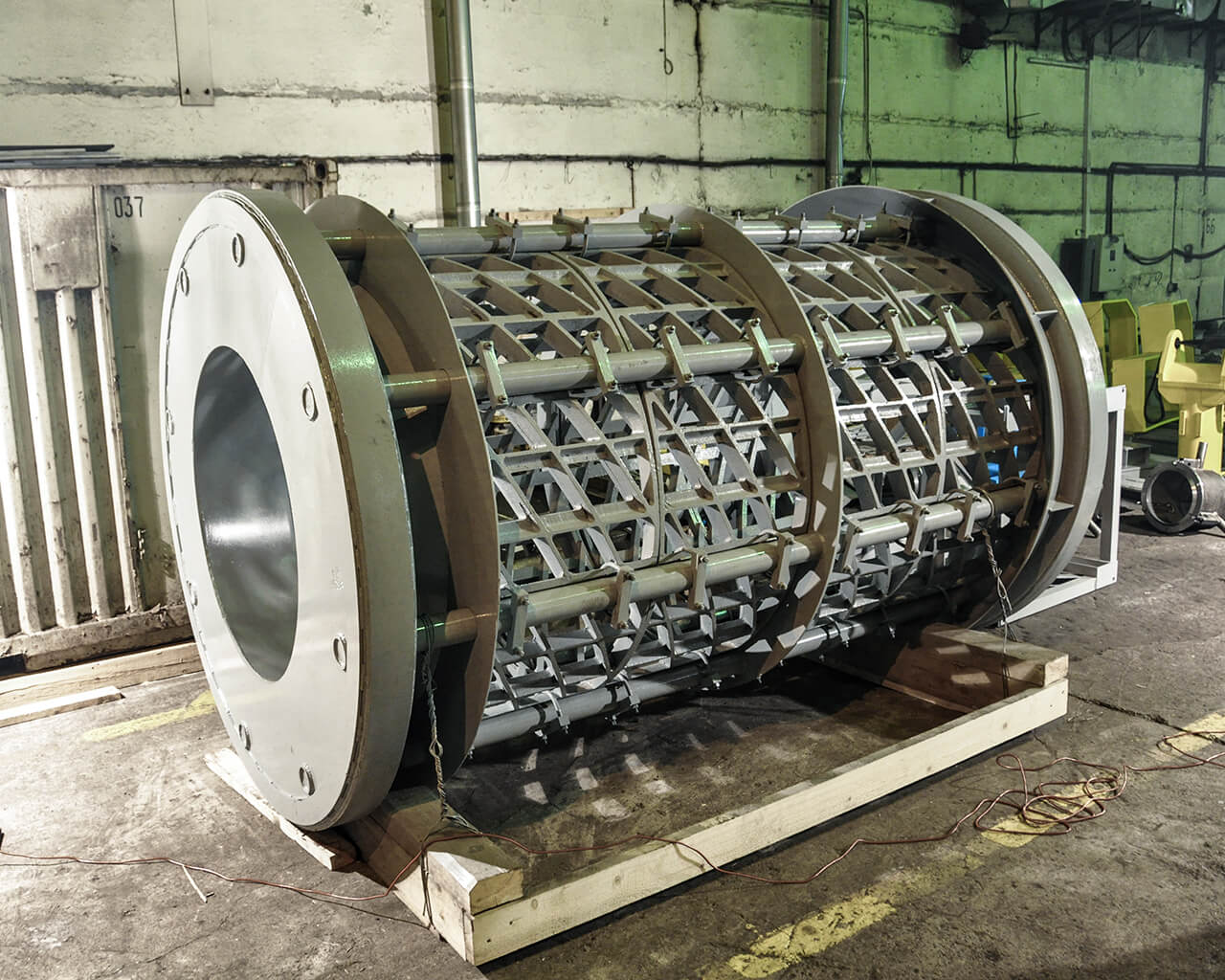

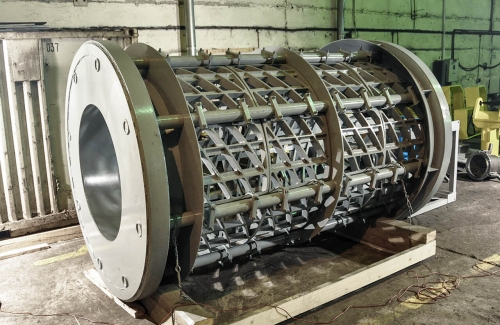

Грохот цилиндрический ГЦ-3 (ГЦЛ-3, барабанный) предназначен для предварительного грохочения рядового угля. Представляет собой машину, которая устанавлятвается на готовой раме. Для просева материала используется барабан, установленный под углом, со съемными литыми картами. Сверху монтируется пылезащитный кожух, в котором имеются люки для осмотра и доступа внутрь агрегата. Оборудование устанавливается в технологической цепи обогатительных фабрик и сортировок шахт.
Технические характеристики
Наименование параметров и размеров | Значение |
Производительность по исходному продукту, т/ч, не менее | 500, 750, 1000 |
Скорость вращения барабана, рад/о (об/мин) | 0,97 (9,26) |
Ширина щели между витками спирали, мм | 100, 150, 200 |
Угол наклона барабана, ° | 8 |
Рабочая длина барабана, мм | 2866 |
Диаметр барабана внутренний, мм | 1702 |
Максимальная крупность кусков питания, мм | 500 |
Номинальная мощность электродвигателя, кВт, не более | 11
|
Габаритные размеры грохота, не более длина, мм ширина, мм высота, мм |
5770 2550 3470
|
Масса, кг, не более | 9590 |
