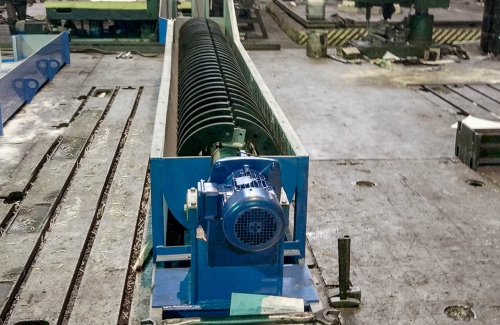

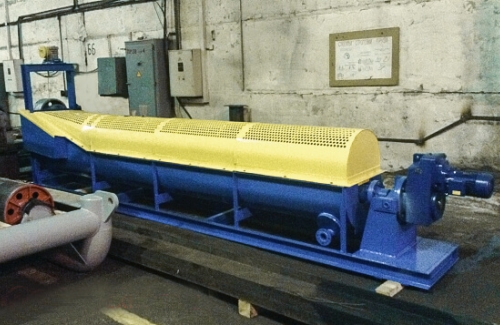

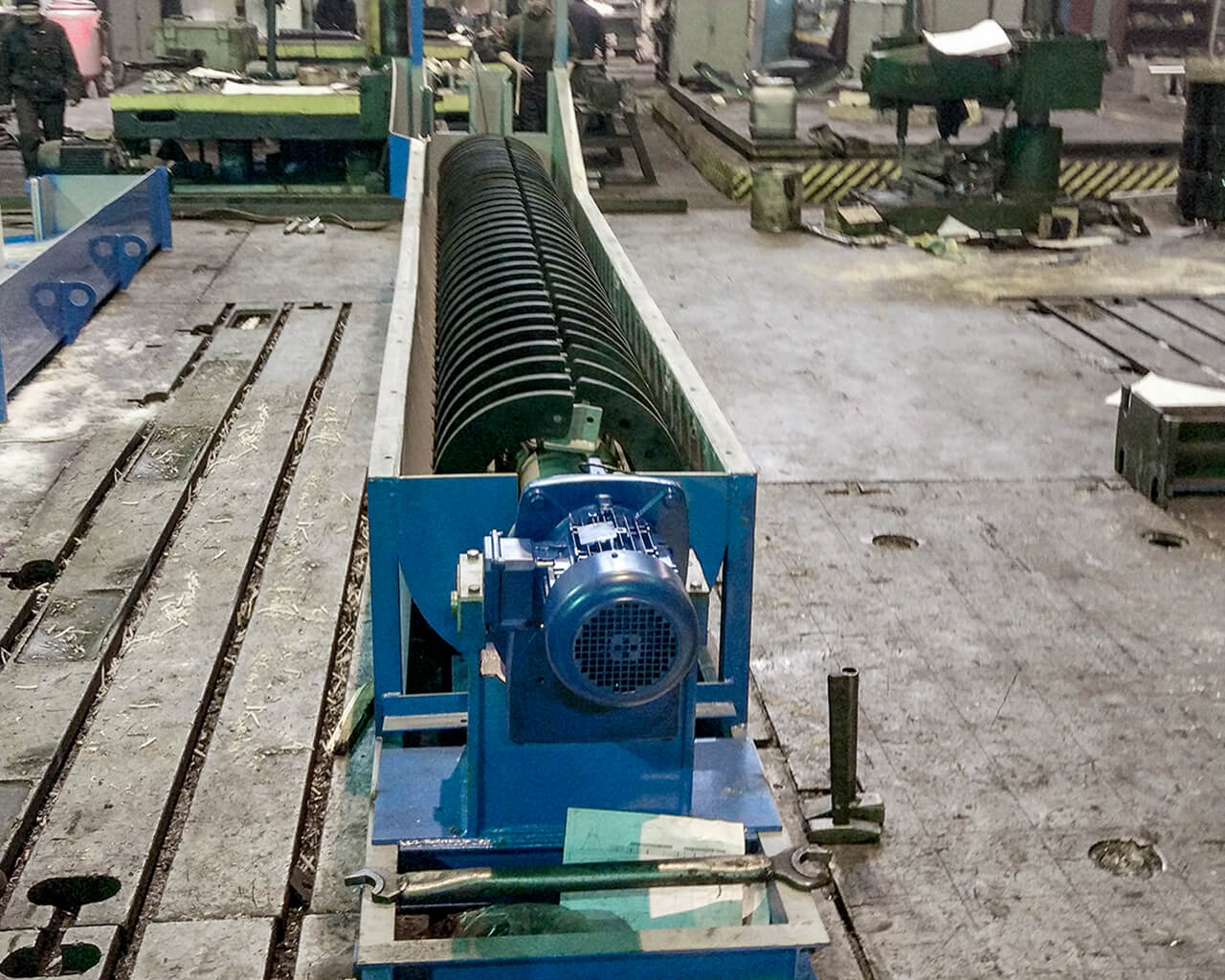

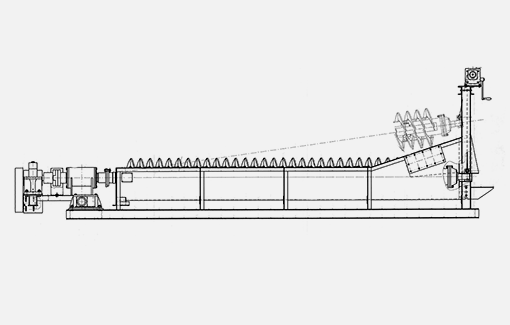

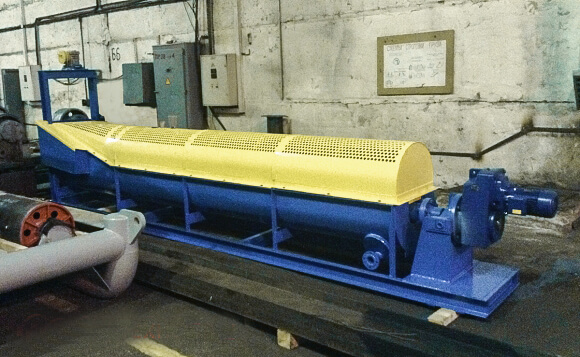

Классификатор с непогруженной спиралью - 1КСН-5х45
Назначение
Классификатор спиральный 1КСН-5х45 предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупным продуктом разделения являются пески, а тонким продуктом является слив. Пески и слив являются конечными продуктами классификации.
Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.
Технические характеристики
Наименование параметра | Значение |
Производительность расчётная по пескам, т/час сливу, т/час |
8,1 2,5 |
Длина корыта, мм | 4500 |
Диаметр спирали, мм | 500 |
Количество спиралей, шт | 1 |
Направление винтовой линии спирали | левое |
Частота вращения спирали, об/мин | 12 |
Двигатель | 5А80В6У3 |
Мощность, кВт | 1,1 |
Частота вращения, об/мин | 1000 |
Степень защиты | IP-54 ГОСТ 17494-72 |
Редуктор | Щ2У-200-40-12У2 |
Максимальный момент, Нм | 2500 |
Клиновременная передача: ремень количество ремней, шт |
А1250Ш ГОСТ 12841-89 3 |
Диаметр ведущего шкива, мм | 100 |
Диаметр ведомого шкива, мм | 200 |
Привод подъема спирали | Лебедка ручная |
Количество приводов, шт | 1 |
Редуктор | 2Ч-63-12,5-51-1-2-УЗ |
Канат | 6,4-Г-І-ЛС-Л-О-Н-160ГОСТ3068- |
Габариты (ДxШxВ), мм | 6280х1065х1950 |
Масса, кг | 2020 |
Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий | |
