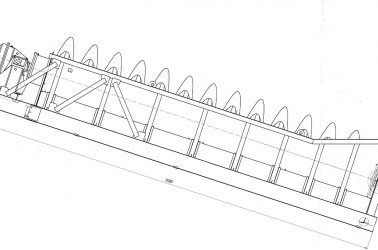

Классификатор с непогруженной спиралью - 1КСН-30х125
Назначение
Классификатор спиральный с непогруженной спиралью 1КСН-30х125 предназначен для разделения в водной среде рудных, нерудных и сыпучих материалов на две фракции различной крупности. Исходным продуктом является пульпа, представляющая собой взвесь в воде минеральных частиц различной крупности,Конечным продуктом классификации являются пески (крупный продукт разделения) и слив (тонкий продукт разделения). Классификаторы применяются в обогатительном производстве металлургической, строительной и других отраслях промышленности.
Основные технические данные и характеристики
Наименование параметра: | Значение: |
Производительность наибольшая, т/час: по пескам по сливу |
440 75 |
Длина корыта, мм | 12500 |
Угол наклона корыта, град | 18 |
Диаметр спирали, мм | 3000 |
Количество спиралей | 1 |
Направление винтовой линии спирали | левое(правое) |
Частота вращения спирали, об./мин | 3,2 |
Высота подъема спирали, мм | 1500 |
Водная среда | агрессивная среда |

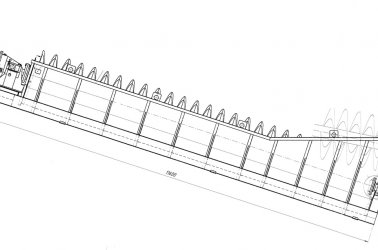

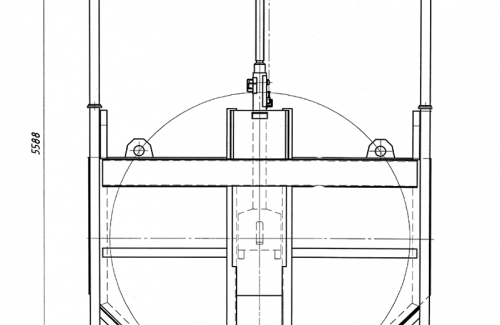

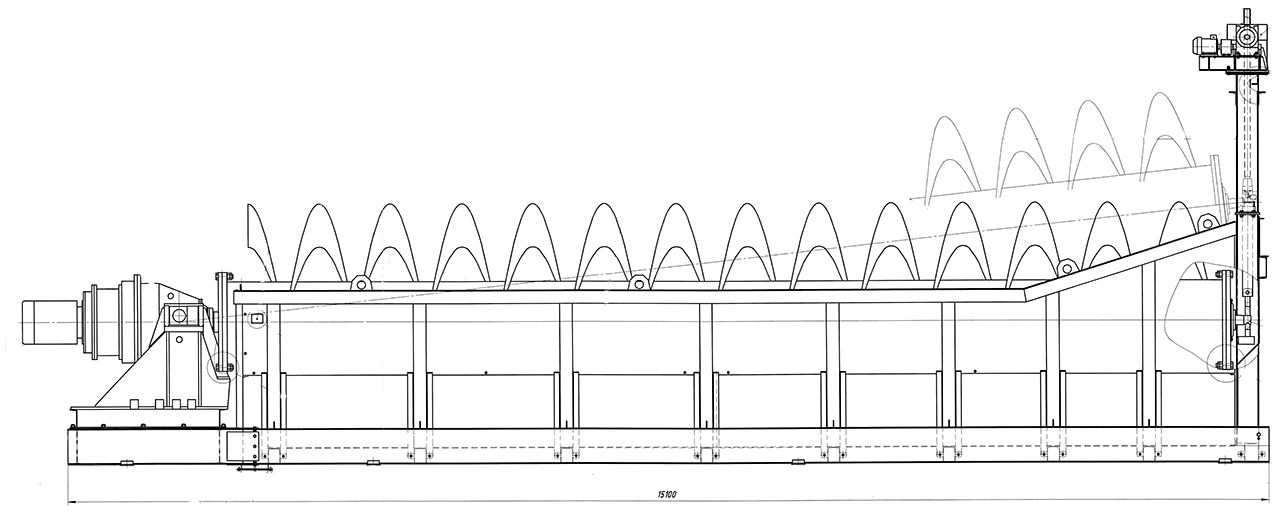

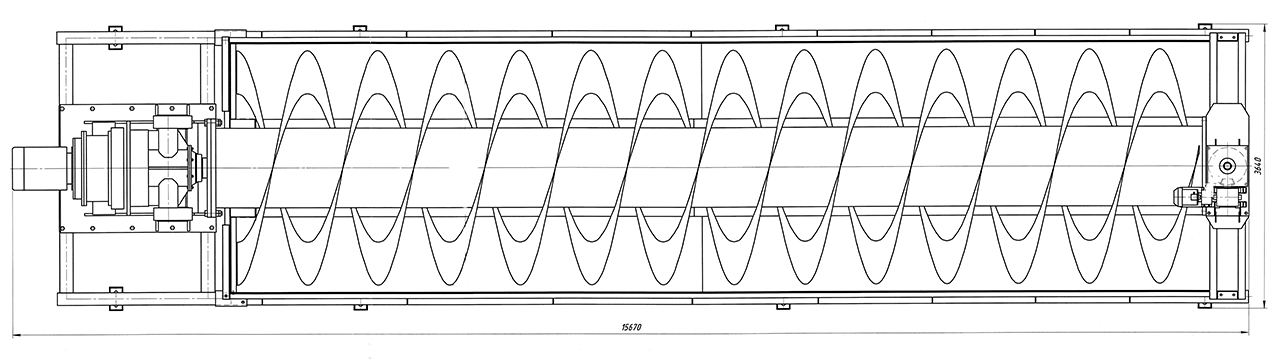

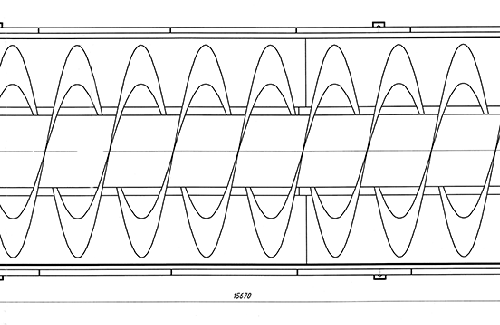

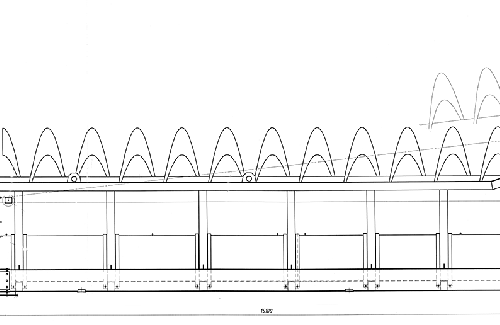

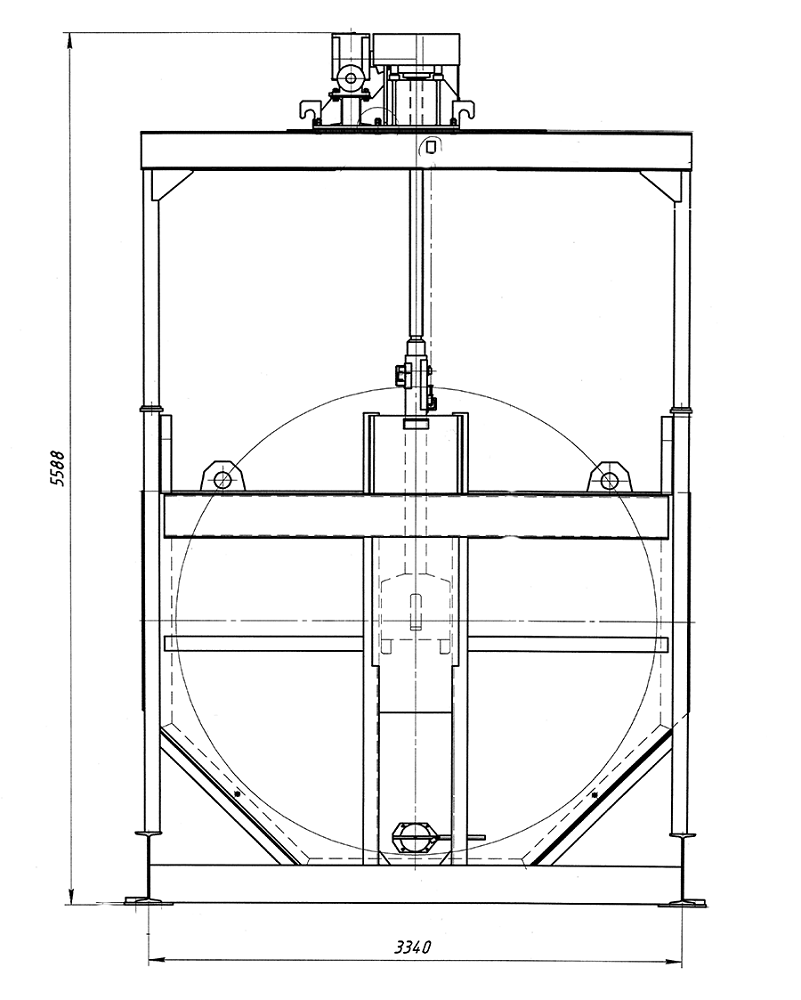

Габаритные размеры изделия (LxBxH), мм | 15700x3640x5600 |
Масса без электрооборудования, т | 37,3 |
Производительность классификатора зависит от плотности песков и угла наклона корыта при установке и должна уточняться в каждом конкретном случае

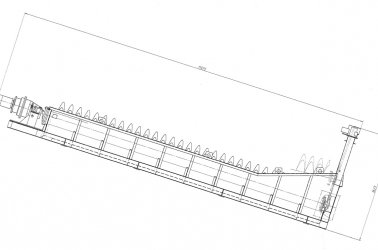

При поднятой спирали – Н=7100 мм.
Электрооборудование (кроме электродвигателей приводов и концевых выключателей привода подъема спирали) в поставку классификатора не входит»
