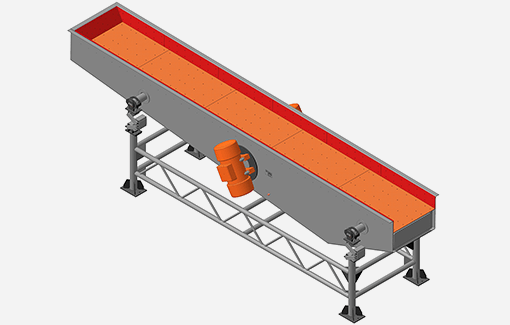

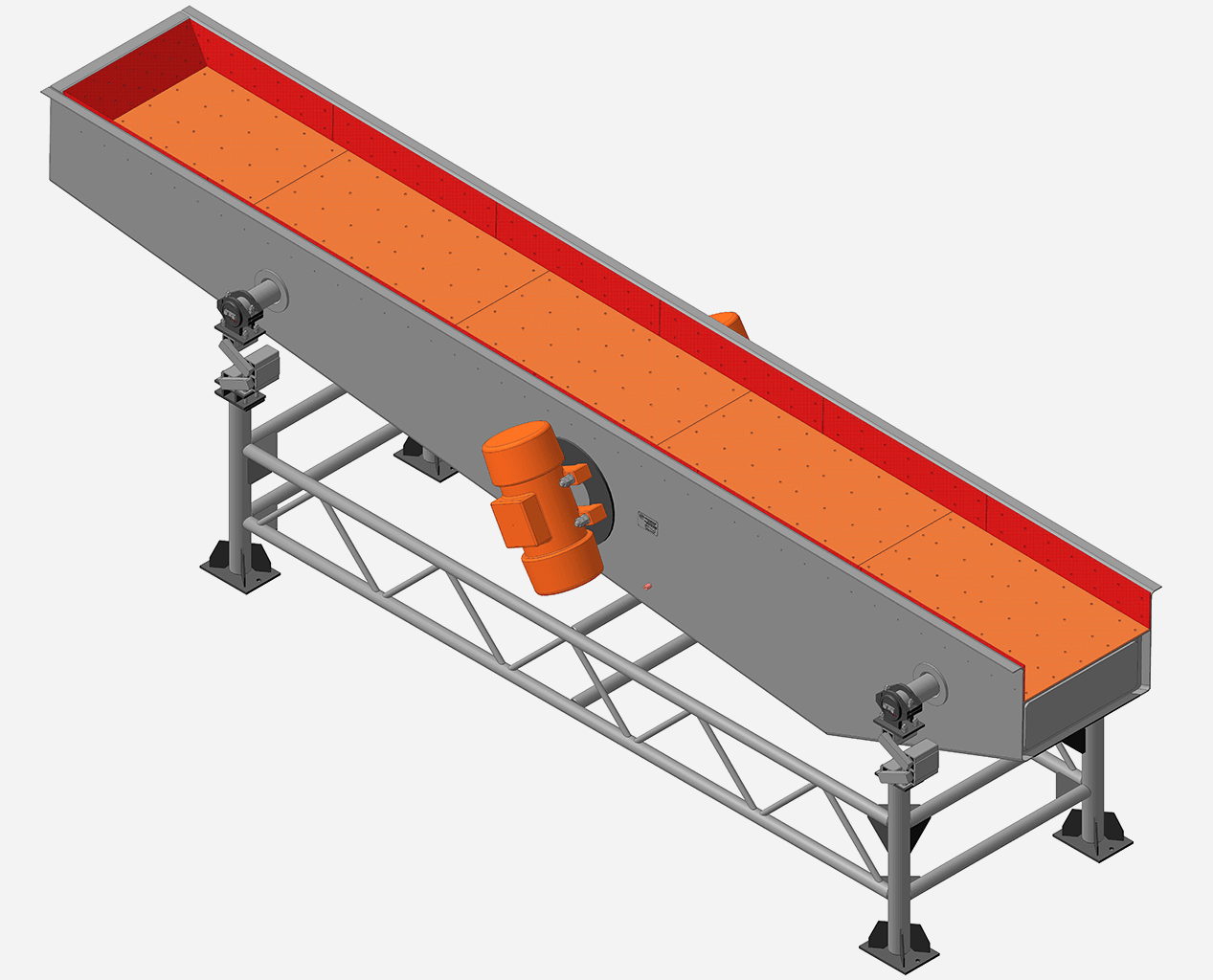

Конвейер вибрационный - КВ-08

Назначение

Конвейер вибрационный КВ-08 — предназначен для транспортирования сыпучих материалов (кроме липких и тонкодисперсионных пылевидных грузов к которорым, например, относится цемент) по горизонтальным и пологонаклонным трассам при угле наклона транспортирующего лотка в диапазоне от  0° до 50° вверх и до 100° вниз.



Транспортер состоит из следующих составных частей: корпус конвейера в сборе с футеровкой; рама; опоры; мотор-вибраторы; осциллирующие опоры; крепеж для соединения составных частей конвейера; шкаф управления.





Оборудование применяется на предприятиях различных отраслей промышленности для работы в закрытых неотапливаемых помещениях, в промышленной невзрывоопасной атмосфере с содержанием пыли не более 10 мг/м3. Изготавливается в исполнении У3 по ГОСТ 15150-69.







Технические характеристики

Наименование параметра

Значение

Производительность по исходному питанию (заданная) при угле наклона лотка конвейера 0° и высоте слоя материала в лотке 10 мм, т/ч (м3/ч), не менее

10 (6,25)

Насыпная плотность материала, т/м3, не более

1,6

Максимальная крупность материала, мм, не более (до 5% общего количества)

250

Размер лотка конвейера (ширина, высота, длина), мм

800х200х6250

Характеристики мотор-вибратора

Тип мотор-вибратора, кол

Частота вращения, с-1 (об/мин)

Мощность/Напряжение/Ток, кВт/В/А/Гц

Статический момент, кгс·мм

Центробежная сила кН (кгс)

MVSI 10/5200-S02 2 шт

16,6 (1000)

3,8/380/7,0/50

4658

51,1 (5208)

Рабочая амплитуда колебаний (полуразмах)/размах, мм

2,,0-4,0 (4,,0-8,0)

Тип осциллирующих опор (нержавеющая сталь), кол.

ROSTA ABI 50 – 4 шт

Габаритные размеры

длина, мм

6261

ширина, мм

1592

высота, мм

1887

Масса, кг

 в том числе колеблющехся частей, кг

2464

2075
