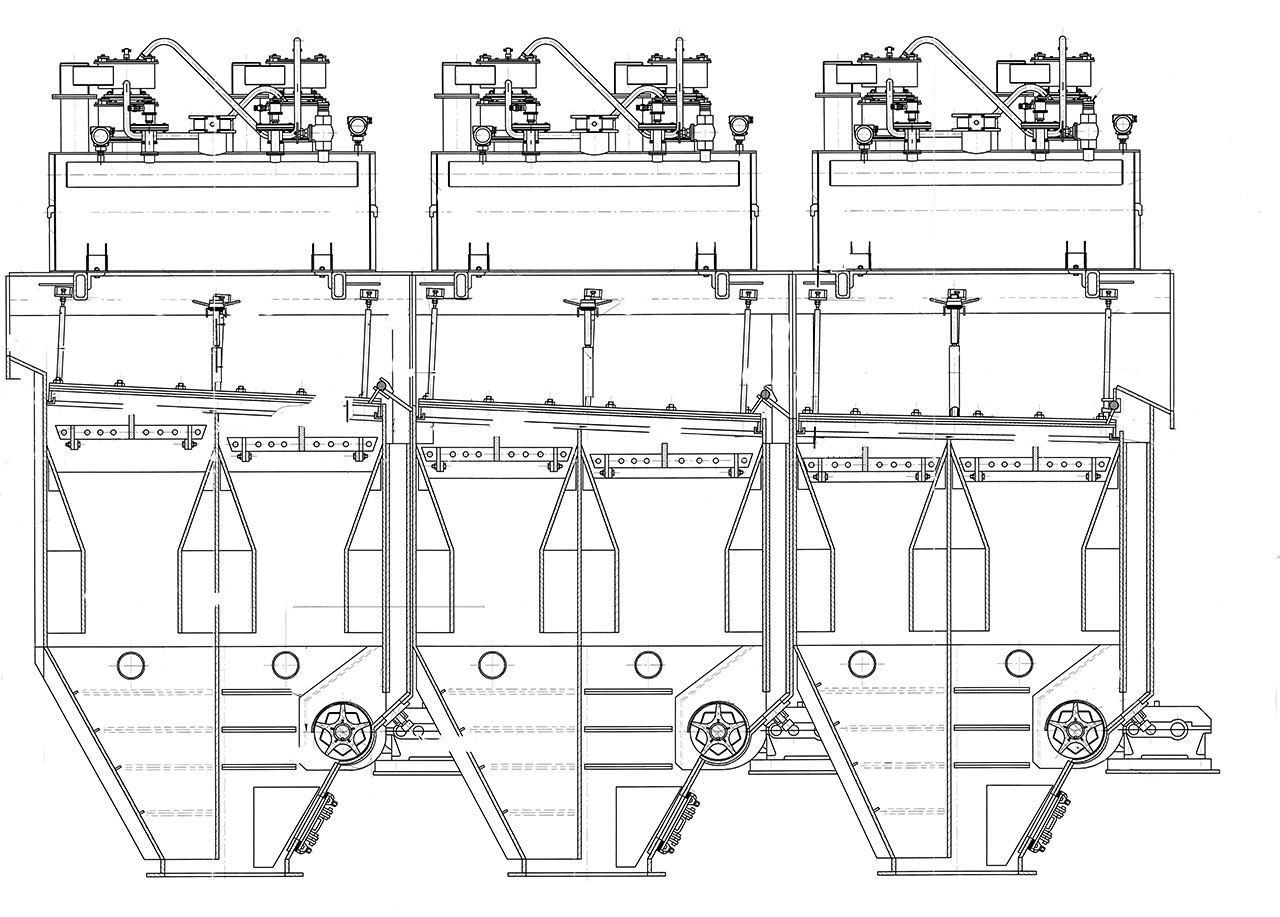

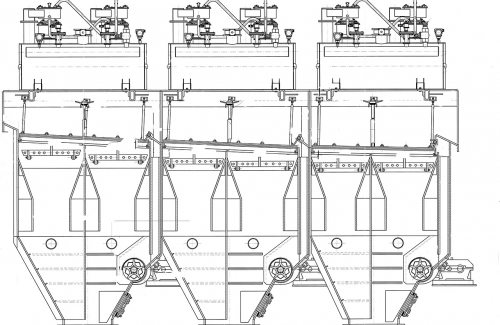

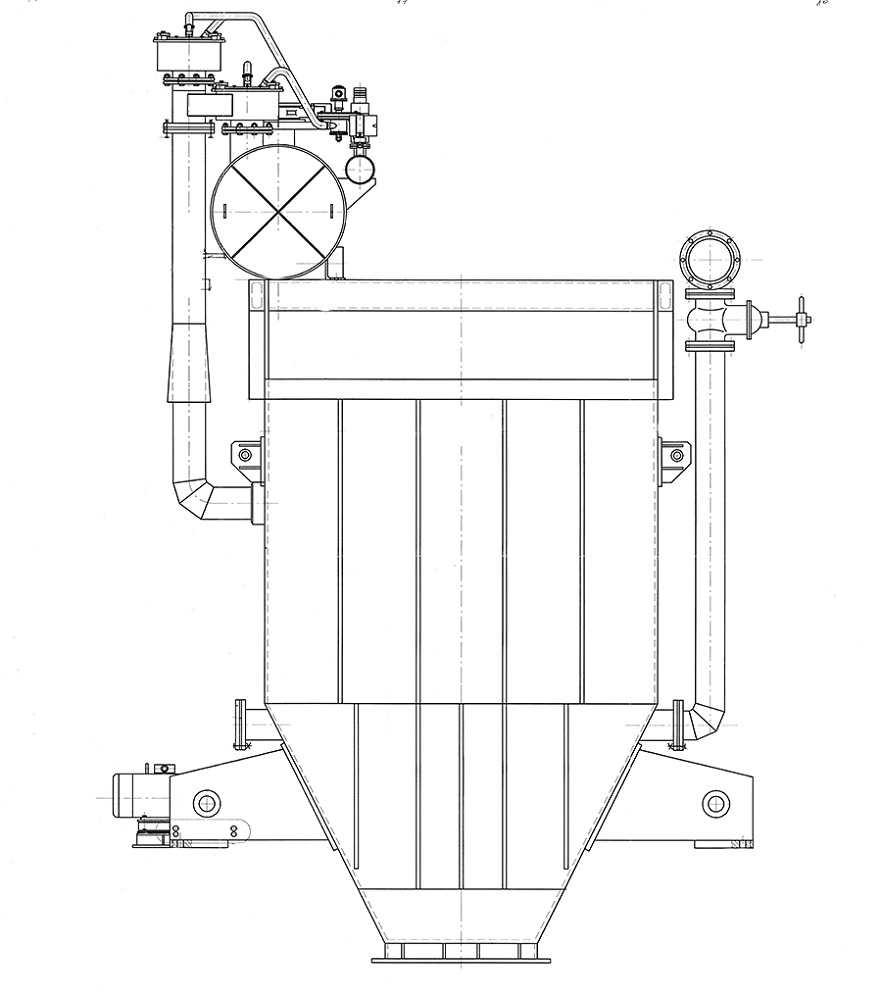

Машина отсадочная беспоршневая - МО-212AM
Назначение:
Машина отсадочная МО-212AM предназначена для обогащения алмазосодержащих руд крупностью 2 - 4 (10) мм под действием вертикально-пульсирующего потока воды. Машина может применяться в схемах обогатительных предприятий нового типа, а также при реконструкции действующих в закрытых помещениях класса I I - I 1а в условиях УХЛ4 или ТВ2 по ГОСТ 15150-69, в соответствии с климатическим исполнением.
Электроаппаратура отсадочной машины рассчитана для работы во взрывобезопасных помещениях на высоте над уровнем моря не более 2500м, в среде не содержащей агрессивных паров и газов и не насыщенной водяными парами и токопроводящей пылыо при температуре от плюс 5 до плюс 40°С и относительной влажностью окружающей среды не более 80% при температуре плюс 25°С и не более 50% при температуре плюс 40°С, при отсутст вии резких толчков (ударов) и тряски.
Технические данные:
Наименование параметра и размера | Величина |
Рабочая площадь разделения, м2 | 12 |
Ширина отсадочного отделения, м | 2 |
Длина отсека, м | 1 |
Количество отсеков, шт. | 6 |
Производительность по исходной руде, т/ч | 120 |
Крупность обогащаемого материала, мм | 2-4(10) |
Избыточное давление воздуха, МПа, не более | 0,05 |
Амплитуда пульсации воды, мм | 100 |
Частота пульсации отсадочной постели, Гц | 1,33-2,0* |
Давление воздуха в коллекторе воздухораспределителей клапанных, МПа, не более | 0,06 |
|
|
Расход воздуха (приведенный к нормальным условиям), |
|
м3/ч, не более | 2700 |
Расход подрешетной воды, м/г, не более | 4 |
Мощность привода устройства разгрузочного, кВт | 3 |
Количество приводов, шт. | 3 |
Габаритные размеры, мм |
|
длина | 6834 |
ширина | 3500 |
высота | 4880 |
Масса машины, кг | 23700 |
Вертикальная динамическая нагрузка, равномерно распределенная по опорам машины на 1 м2 площади отсадочного отделения, кН, не более | 4 |
Масса машины в рабочем состоянии, кг | 56000 |
