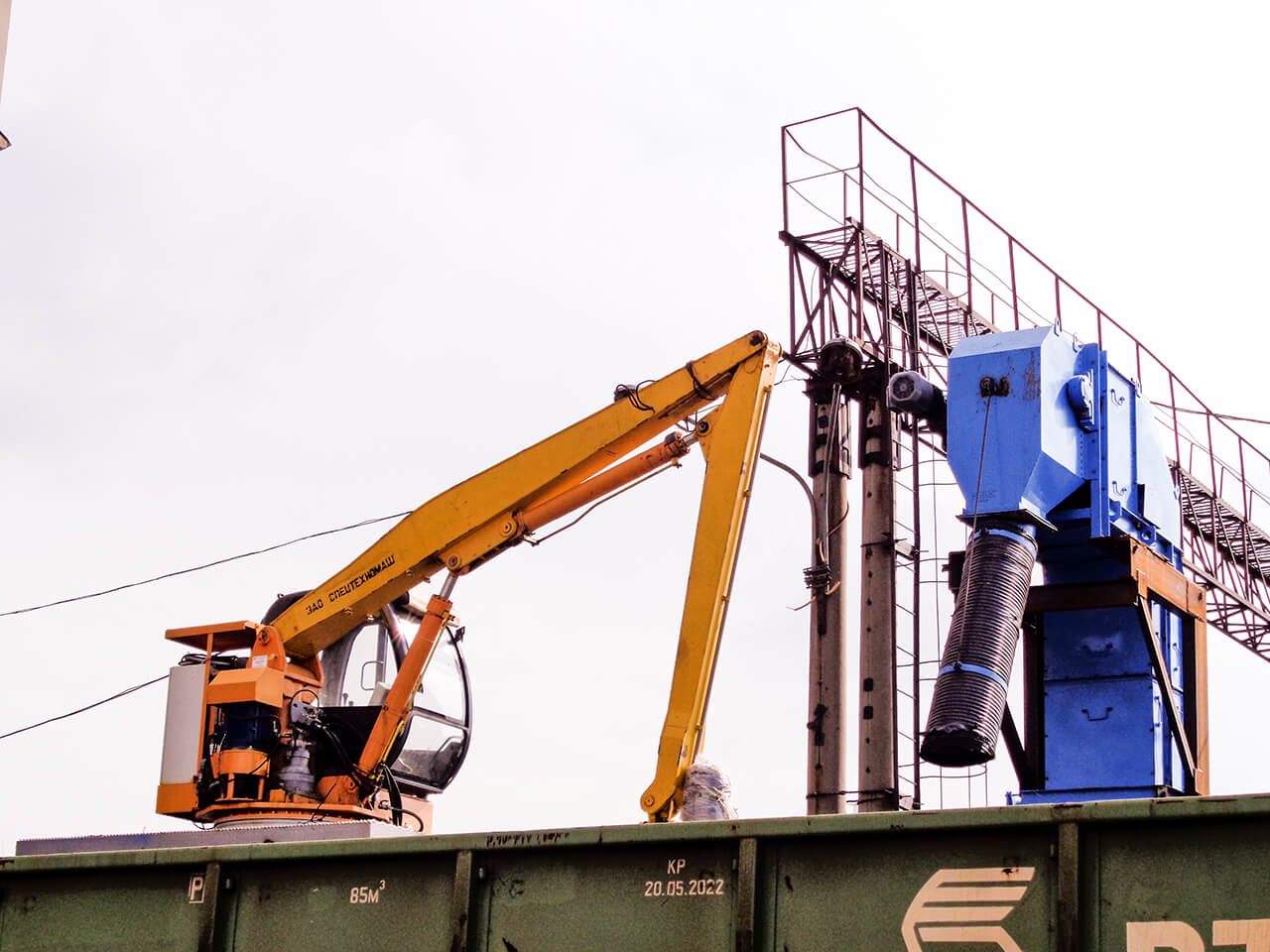

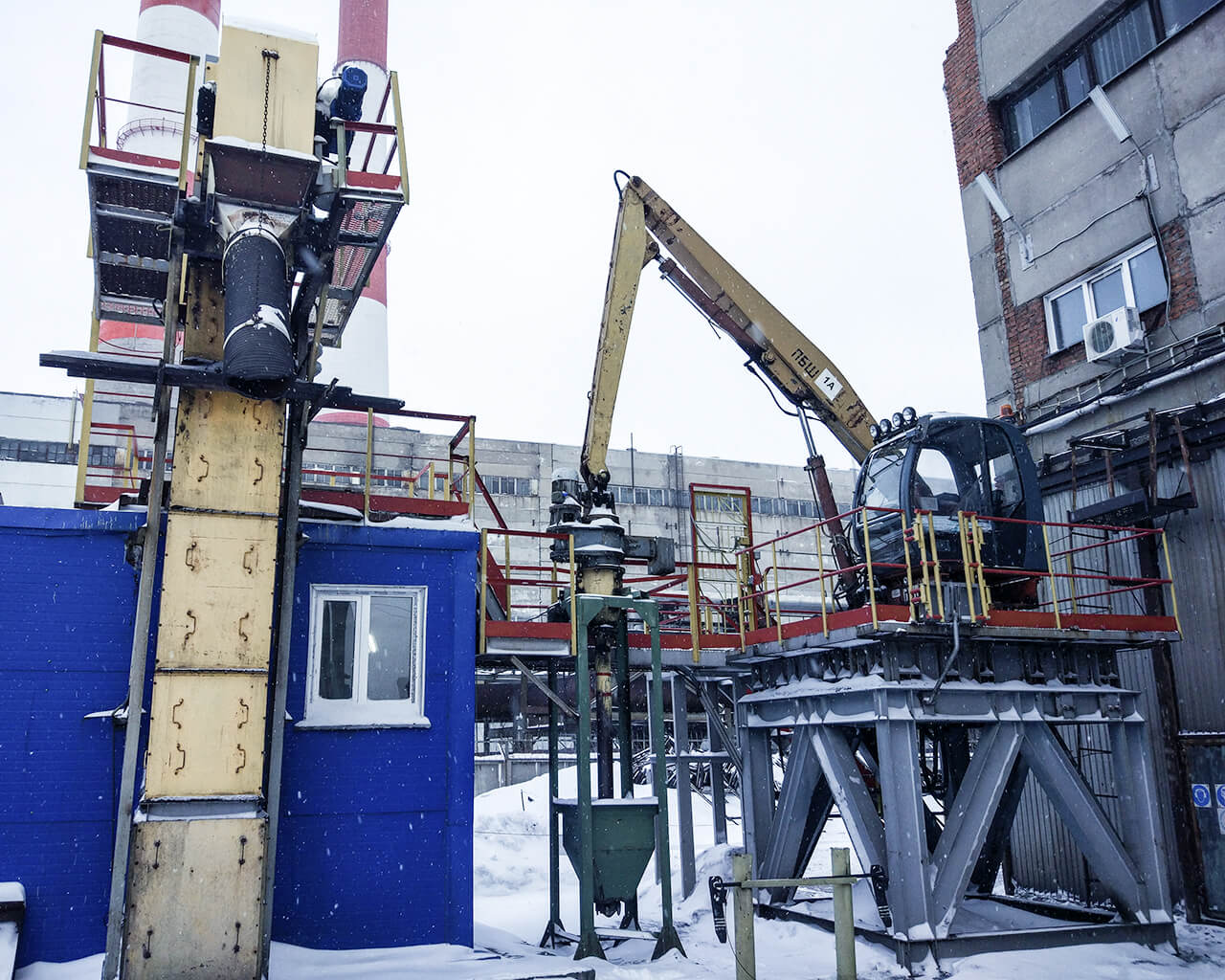

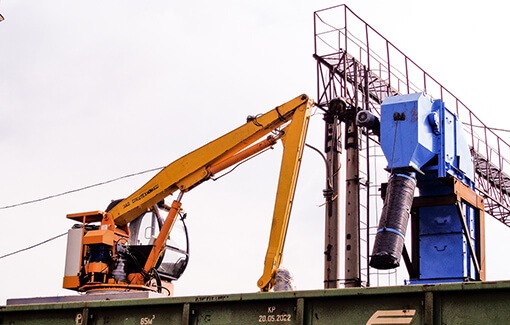

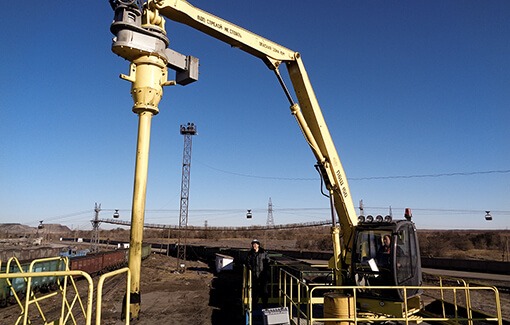

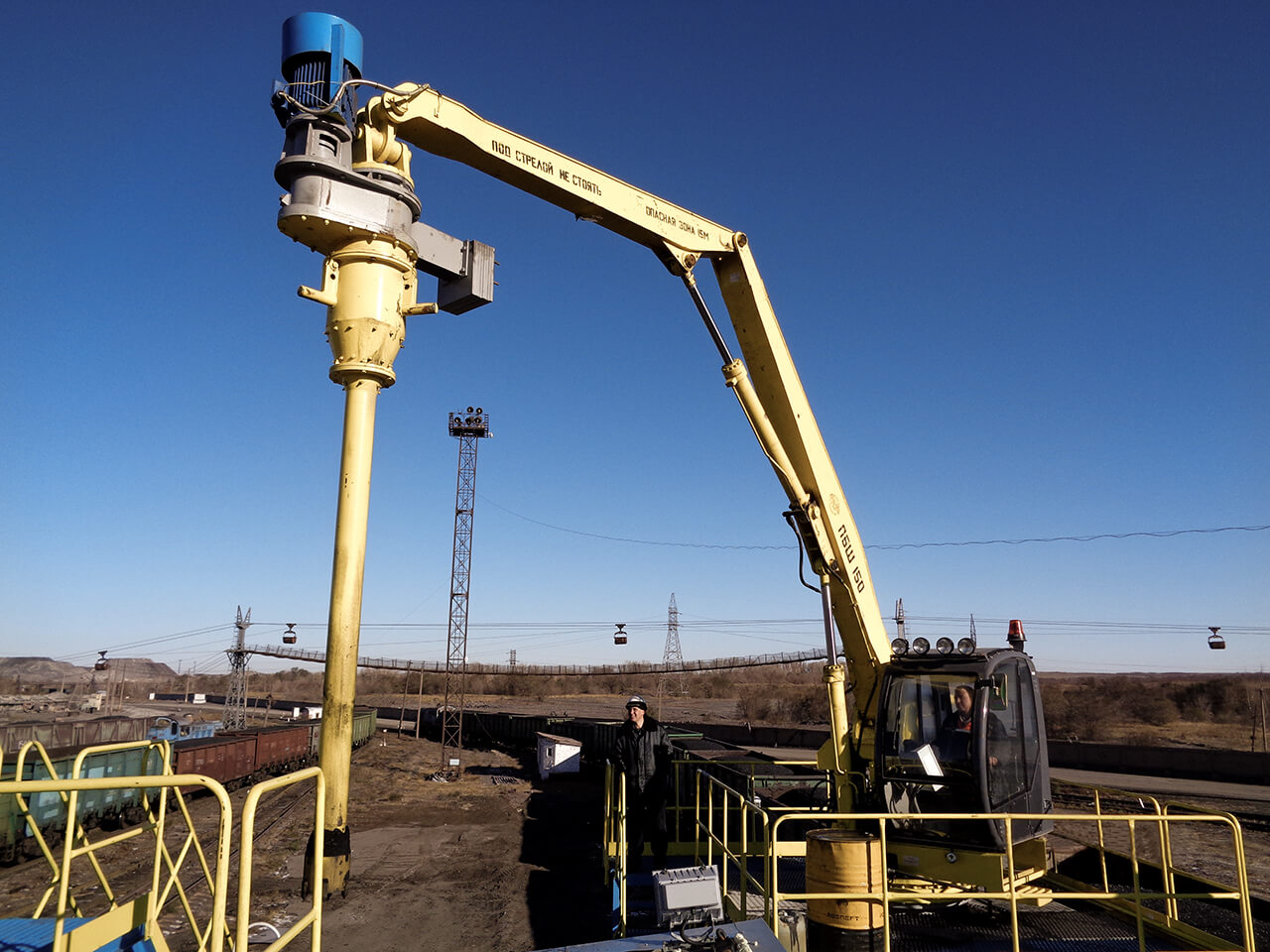

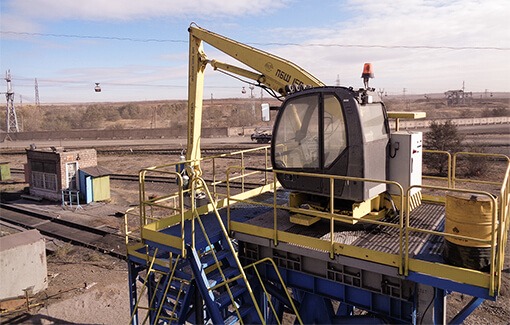

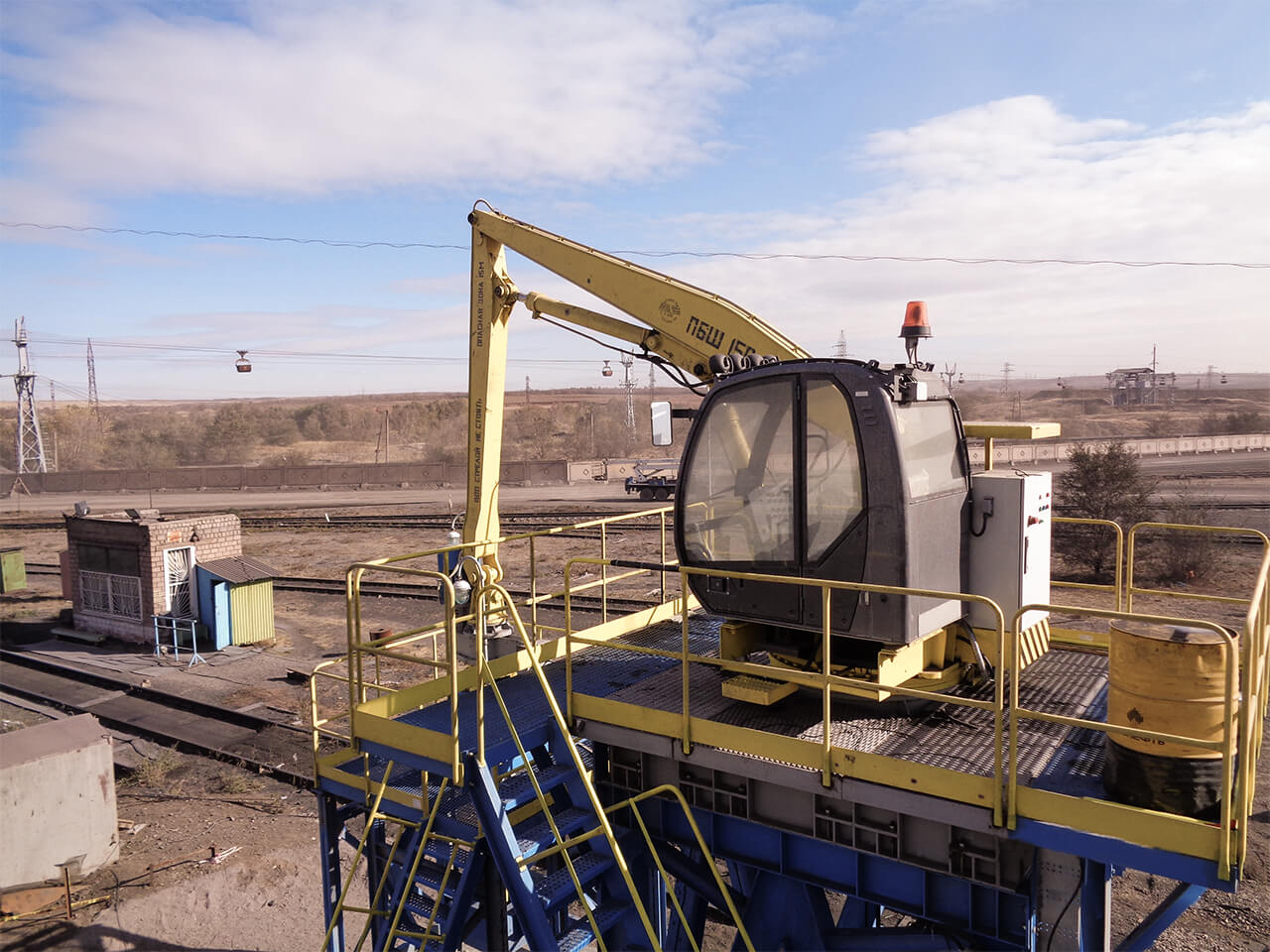

Пробоотборник буровой шнековый - ПБШ-150

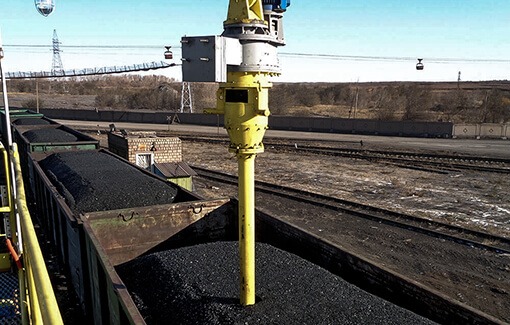

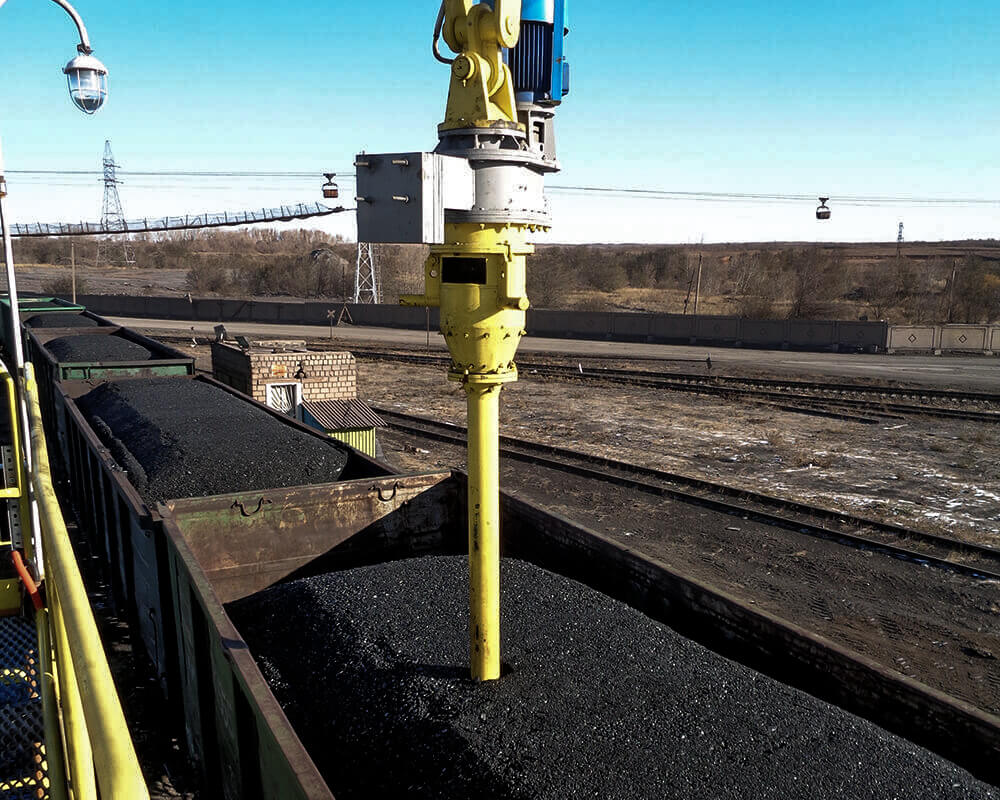

Пробоотборник ПБШ-150 предназначен для отбора точечных проб угля из железнодорожных вагонов в соответствии с ГОСТ 10742-71 «Угли бурые, каменные, антрацит, горючие сланцы и угольные брикеты. Методы отбора и подготовки проб для лабораторных испытаний».

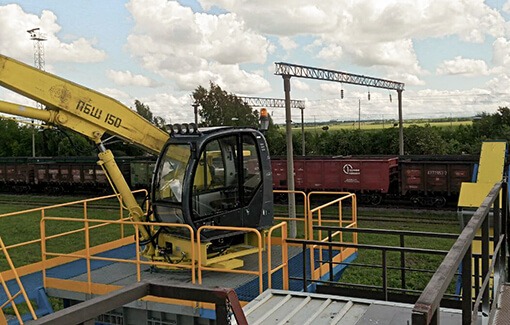

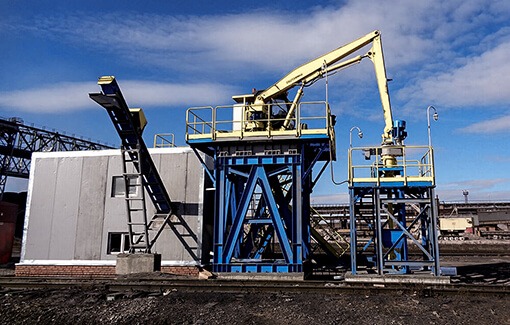

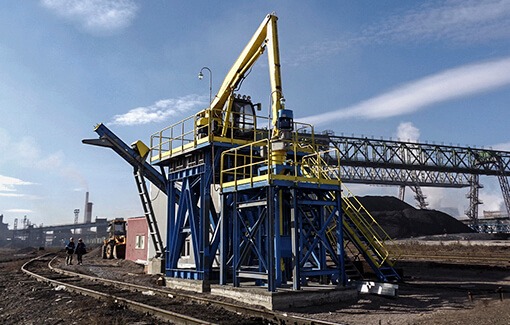

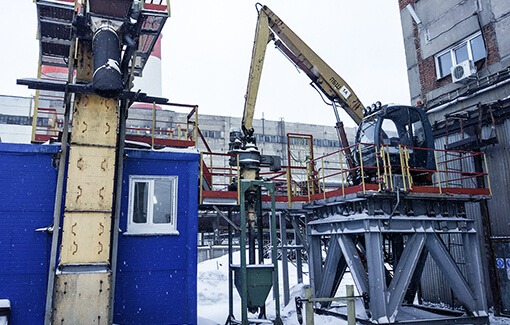

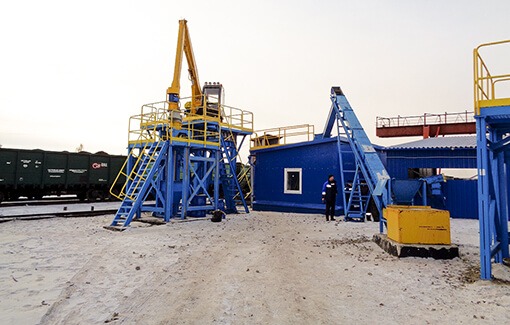

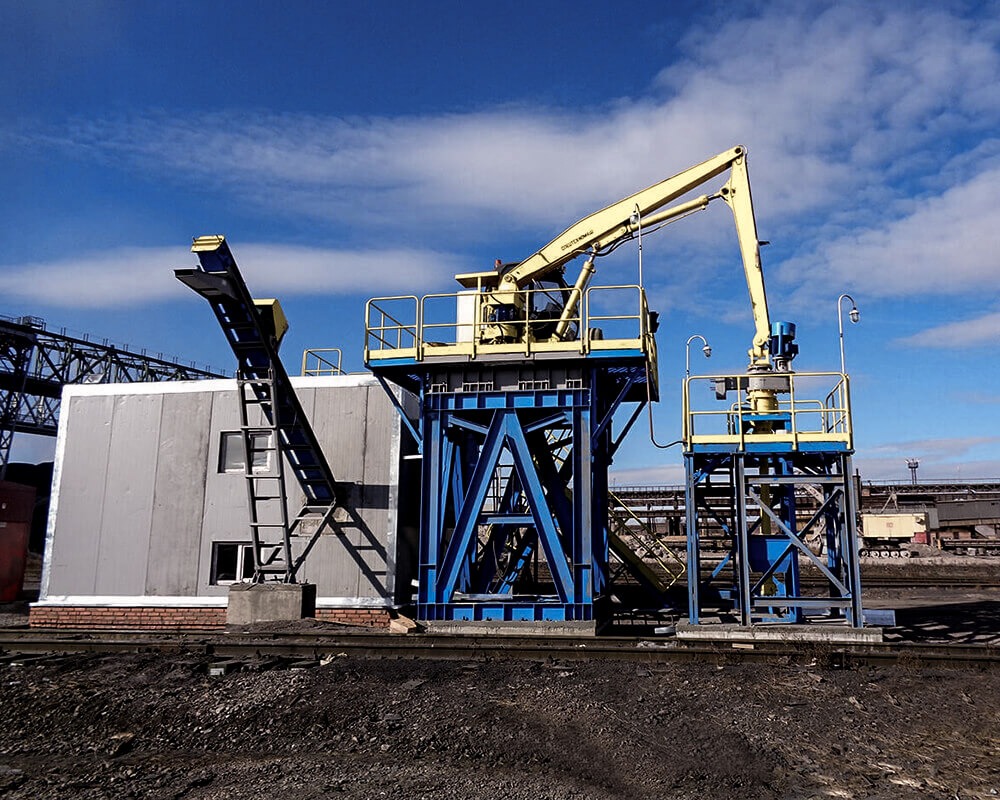

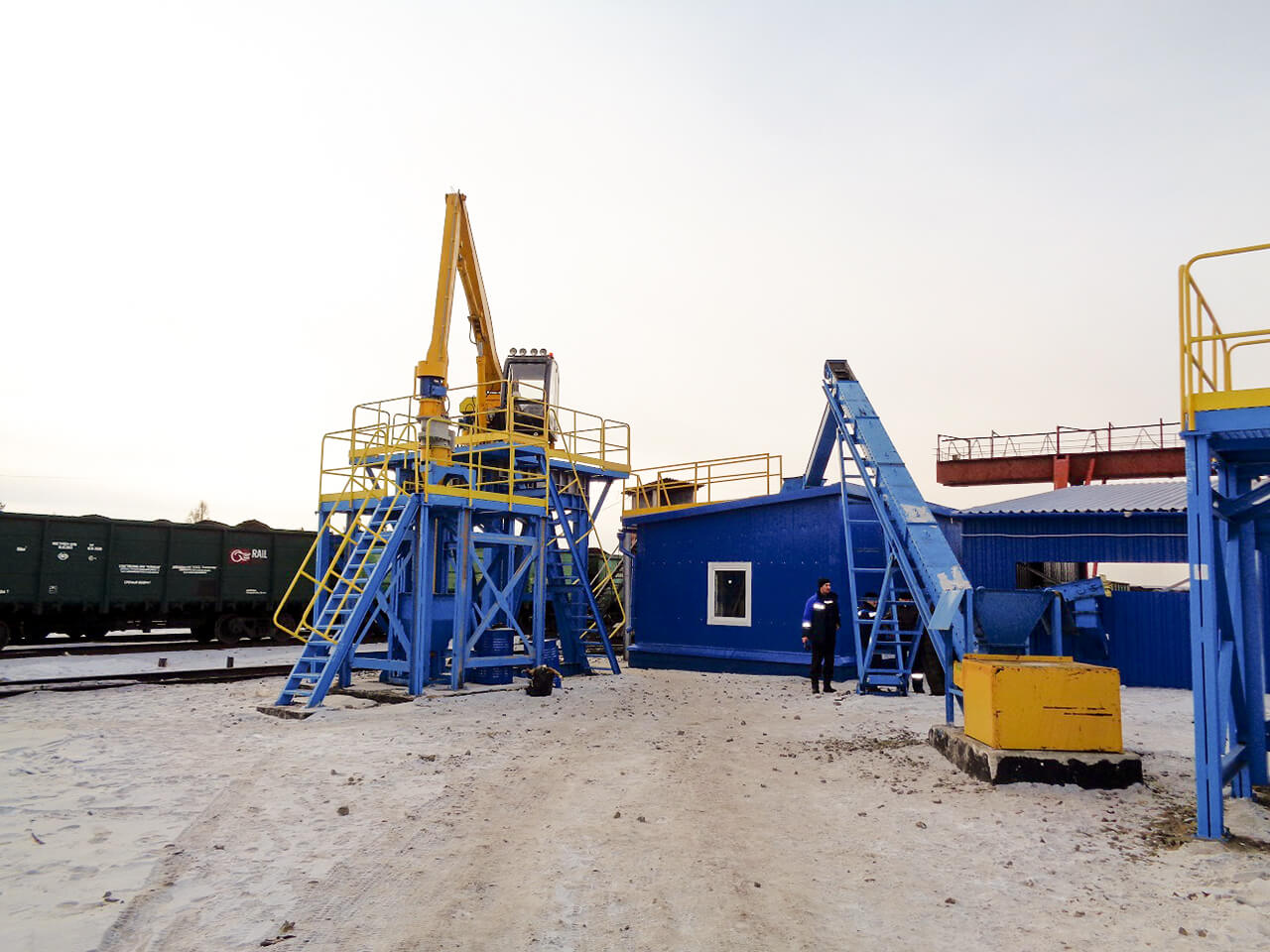

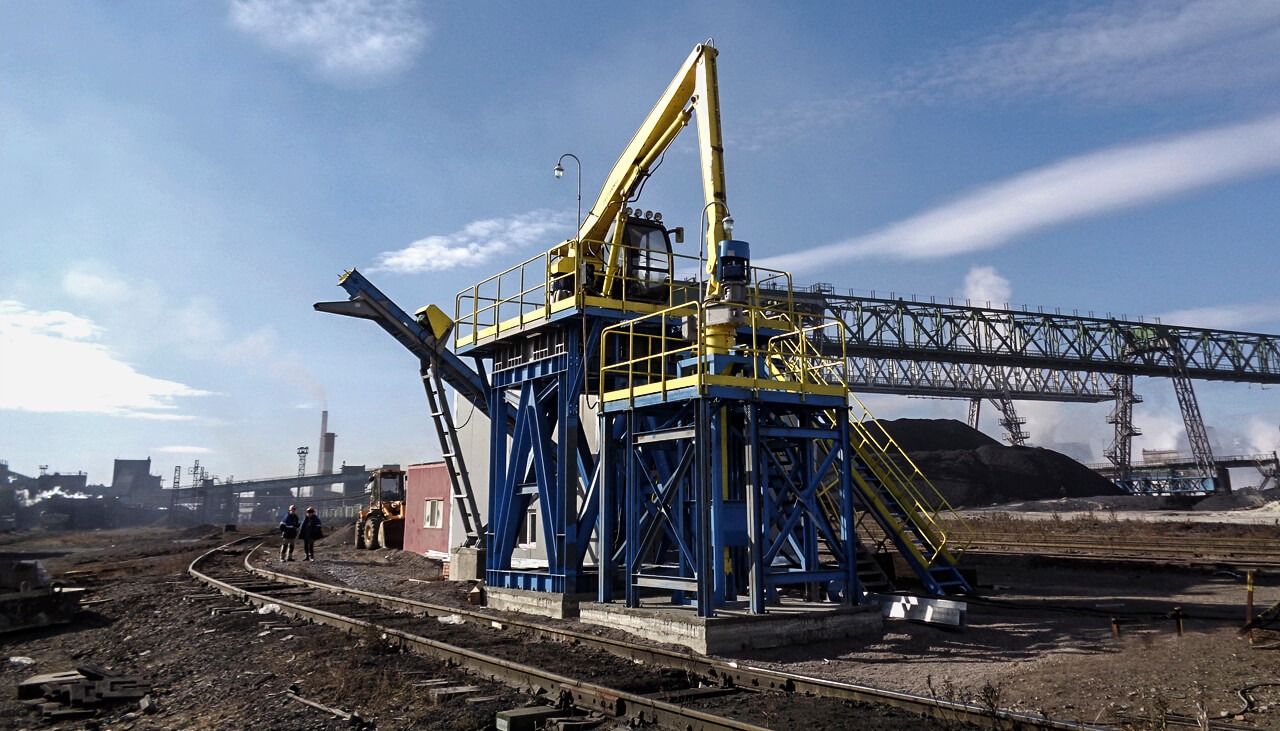

- стационарная установка на железобетонном или металлическом фундаменте в непосредственной близости от железнодорожного пути с сохранением габарита приближения по ГОСТ 9238-83 «Габариты приближения строений и подвижного состава, железных дорог колеи 1520 (1524) мм». При этом обеспечивается взятие точечных (единичных) проб из стандартных четырехосных полувагонов, находящихся на железнодорожных путях расположенных по обе стороны от места установки пробоотборника без передвижки полувагона (в пределах одной вагоностоянки);
- совместная работа с маневровыми устройствами и другими тяговыми средствами для передвижки вагонов, имеющими блокировки: автоматически исключающие передвижку вагонов при отборе проб пробоотборником, и исключающие включение пробоотборника при передвижке вагонов маневровым устройством;
- эксплуатация в климатических условиях У1 по ГОСТ 15150.
Техничеческие характеристики
Наименование параметра | Величина |
Глубина бурения при отборе точечной пробы, м | 1,8 |
не более | 2,5 |
Масса точечной пробы, минимальная, кг, не менее | 18 |
Момент грузовой (с учетом момента от веса вращателя и бурового оборудования) при извлечении бурового оборудования из скважины, кНм | 118 (12,0) |
Скорость вращения бурового шнека вращателя постоянная, об/мин | 180 |
Крупность куска апробируемого материала, не более, мм | 300 |
Массовая доля общей влаги апробируемой пробы топлива, не более бурых углей, % каменных углей и антрацитов, % горючих сланцев, % | 50 18 17 |

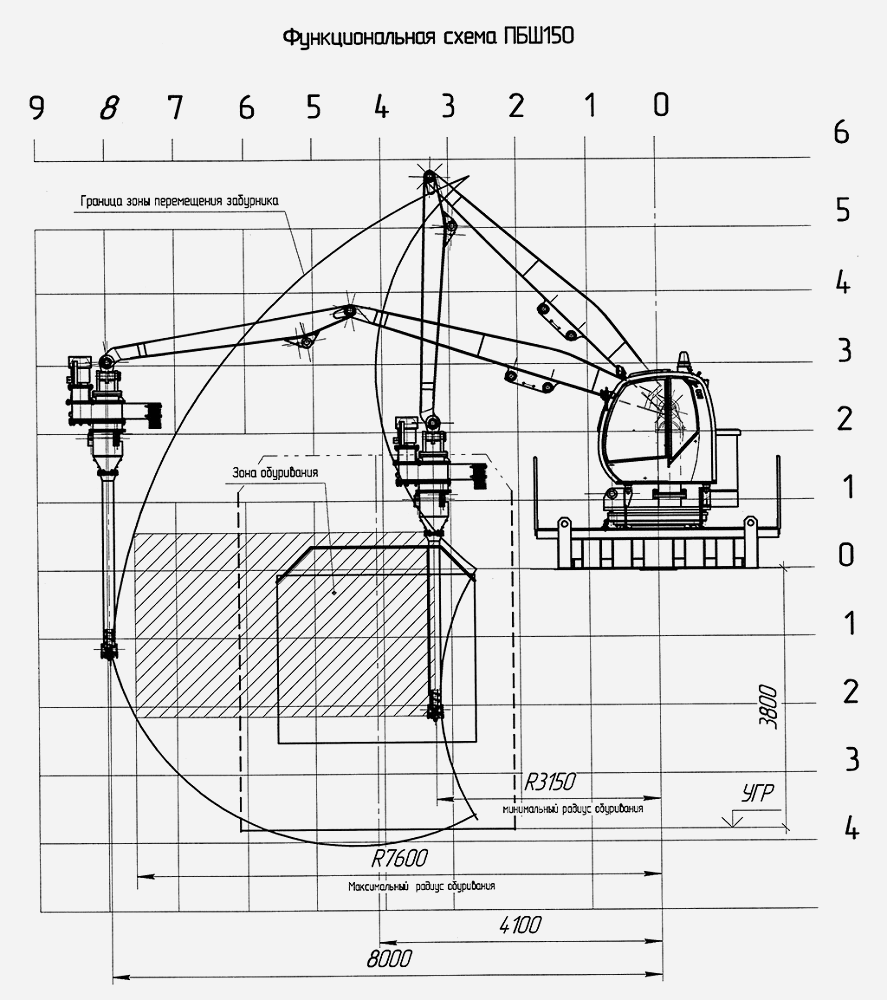

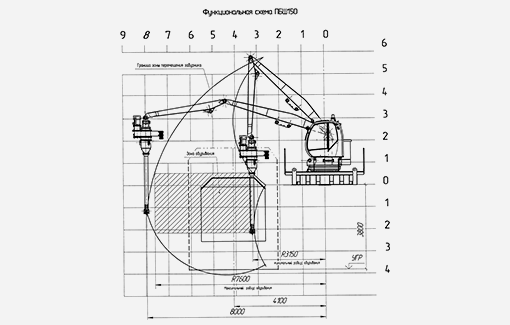

Радиус обуривания | |
минимальный, м | 3,1 |
максимальный, м | 7,6 |
Максимальный угол поворота в горизонтальной плоскости, ° | 170 (340) |
Средневзвешанная длительность цикла при отборе одной точечной пробы угля, находящегося в немерзлом состоянии, при угле поворота манипулятора 90° , мин | 2 |
Расстояние от оси вращения пробоотборника до оси железнодорожного пути | |
не менее, мм | 3950 |
не более, мм | 4200 |
Электрооборудование | |
напряжение, частота В/Гц | 380/50 |
установленная мощность, кВт, не более | 37 |

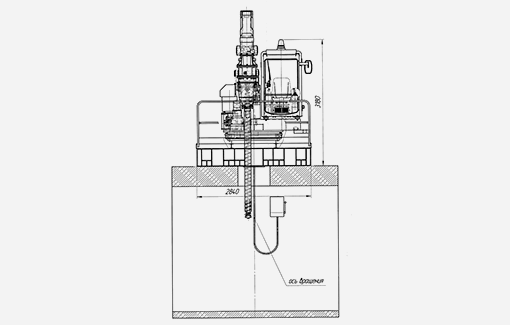

Габариты | |
максимальная длина установки на полном вылете манипулятора, м | 10,2 |
длина рамы опорной (параллельно оси ЖД пути), м | 3,55 |
ширина рамы опорной (перпендикулярно оси ЖД пути), м | 2,94 |
Масса конструкционная (без рабочей жидкости в гидросистеме и смазочных материалов), в том числе масса вращателя и брового оборудования, кг | 1004 |
Масса рабочая (с рабочей жидкостью в гидросистеме и смазочными материалами), кг | 8400 |
