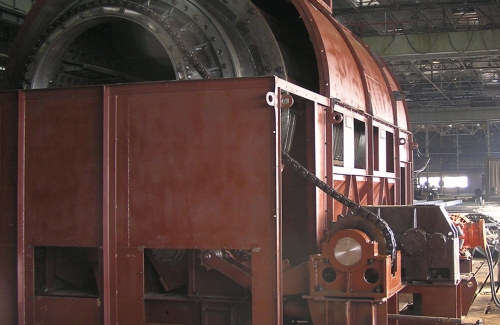

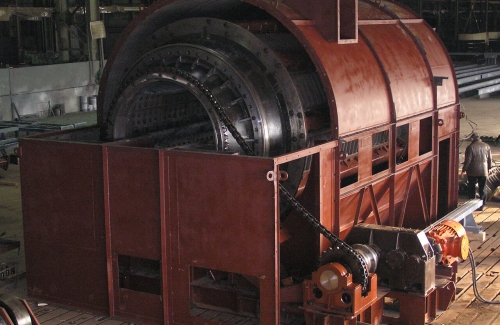

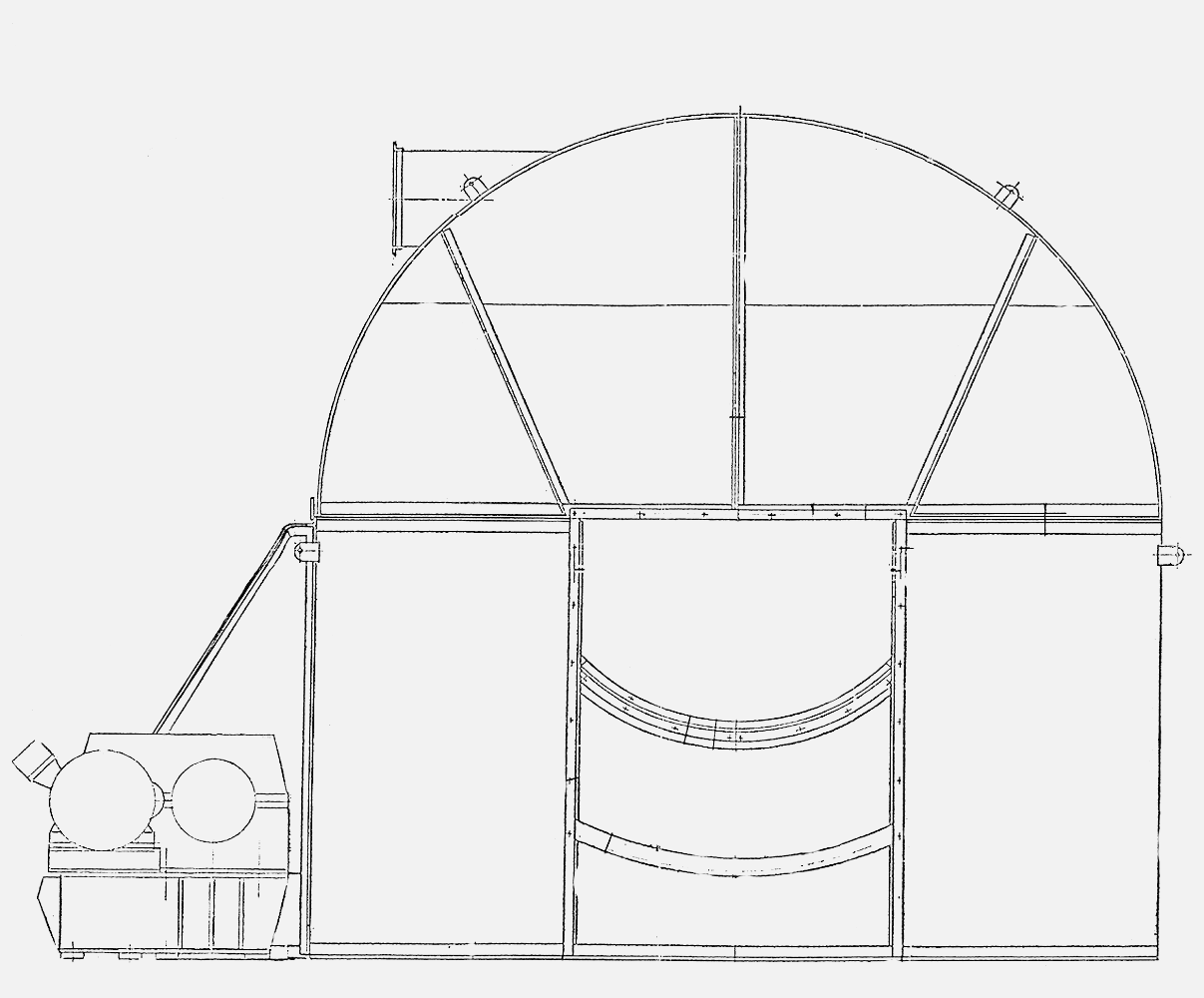

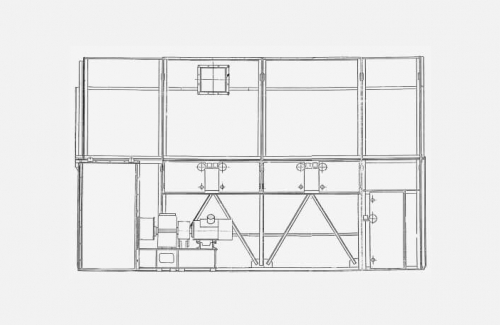

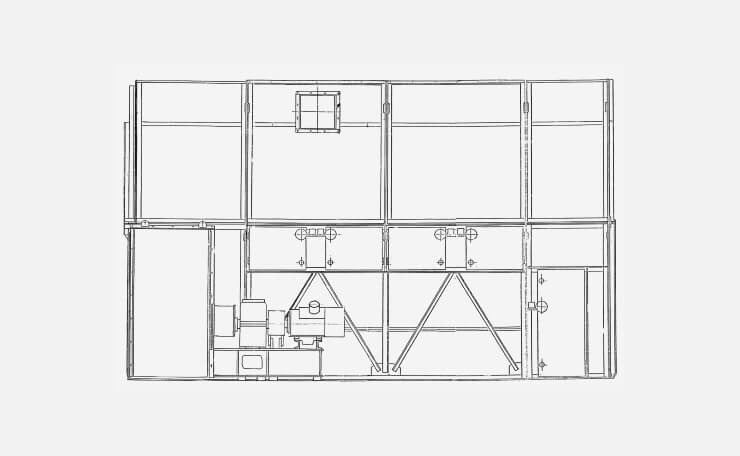

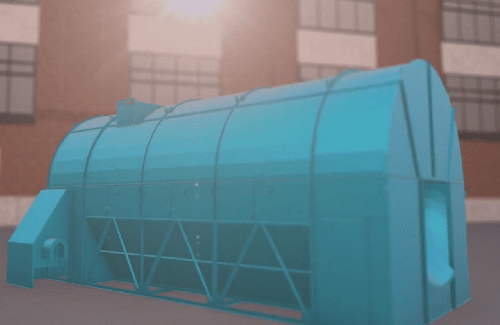

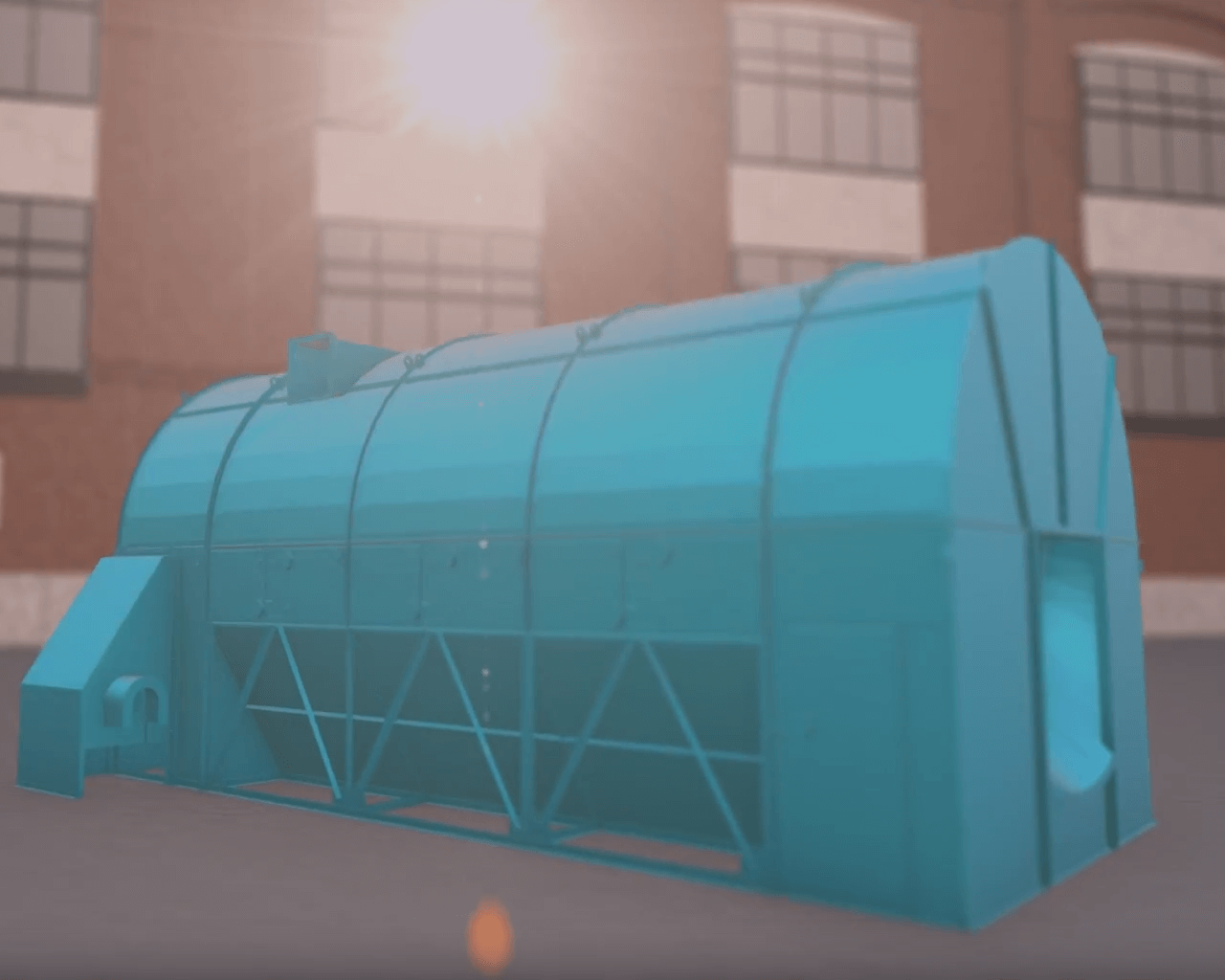

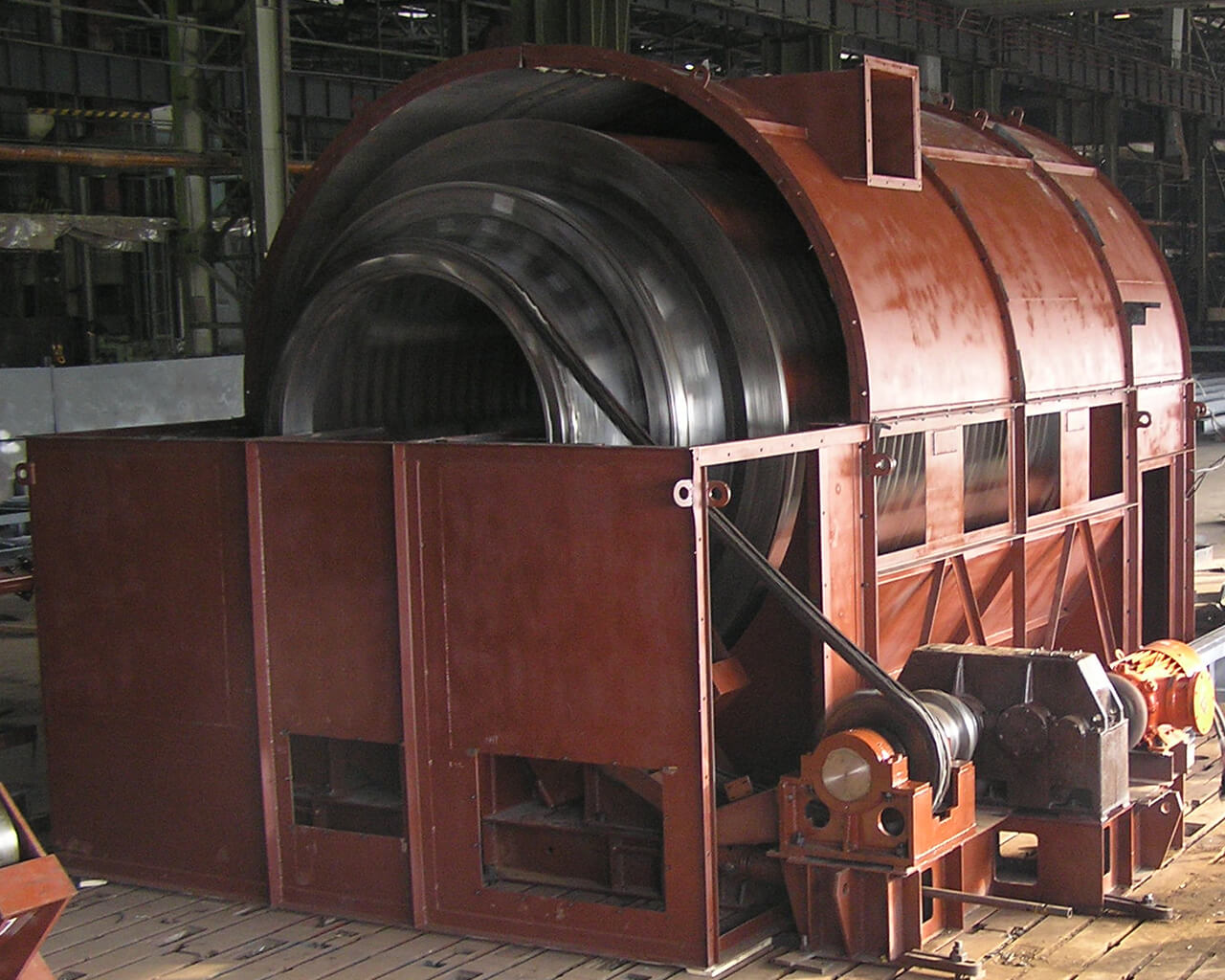

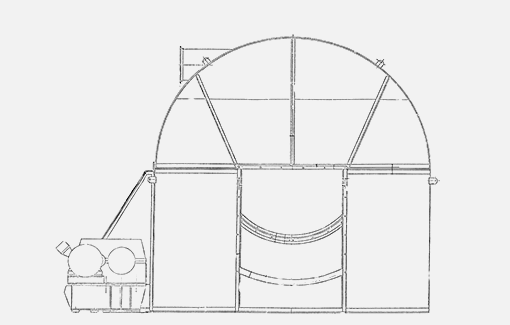

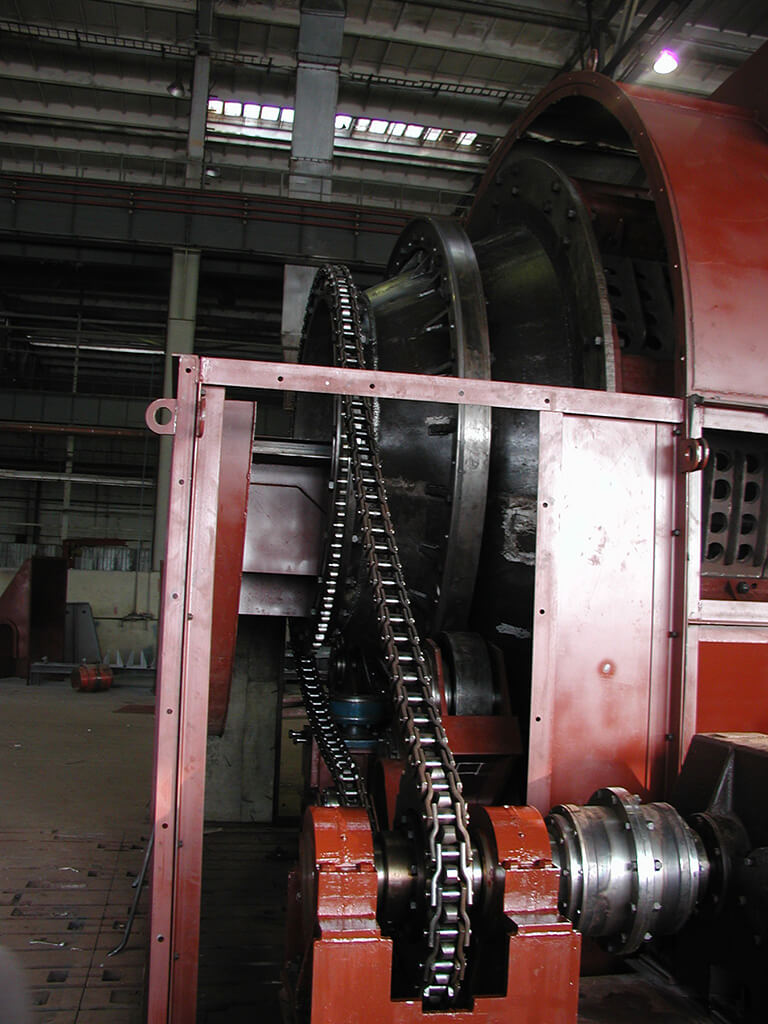

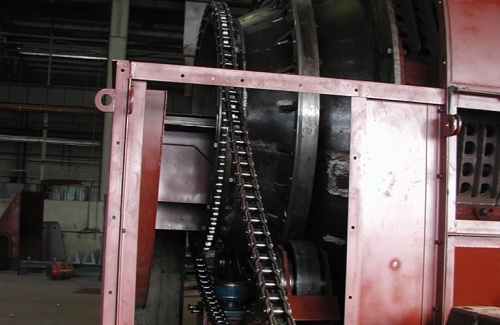

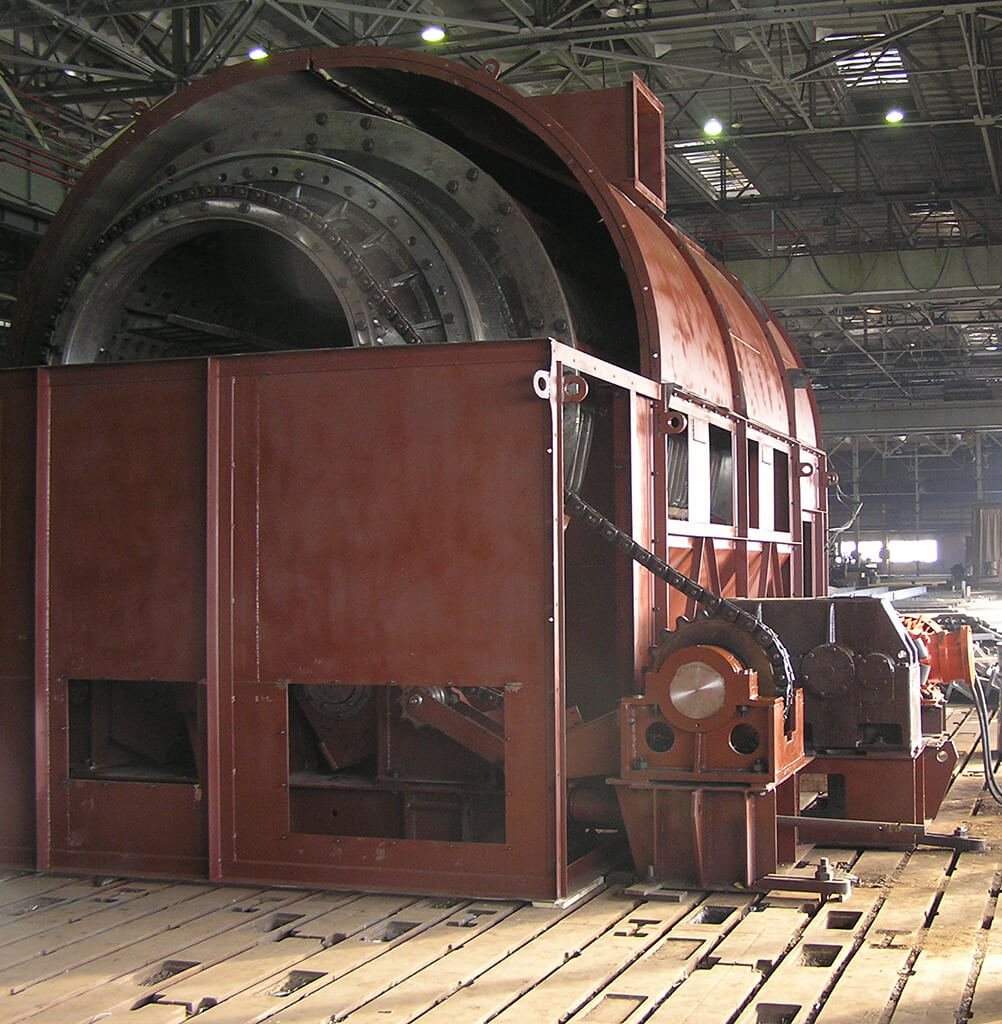

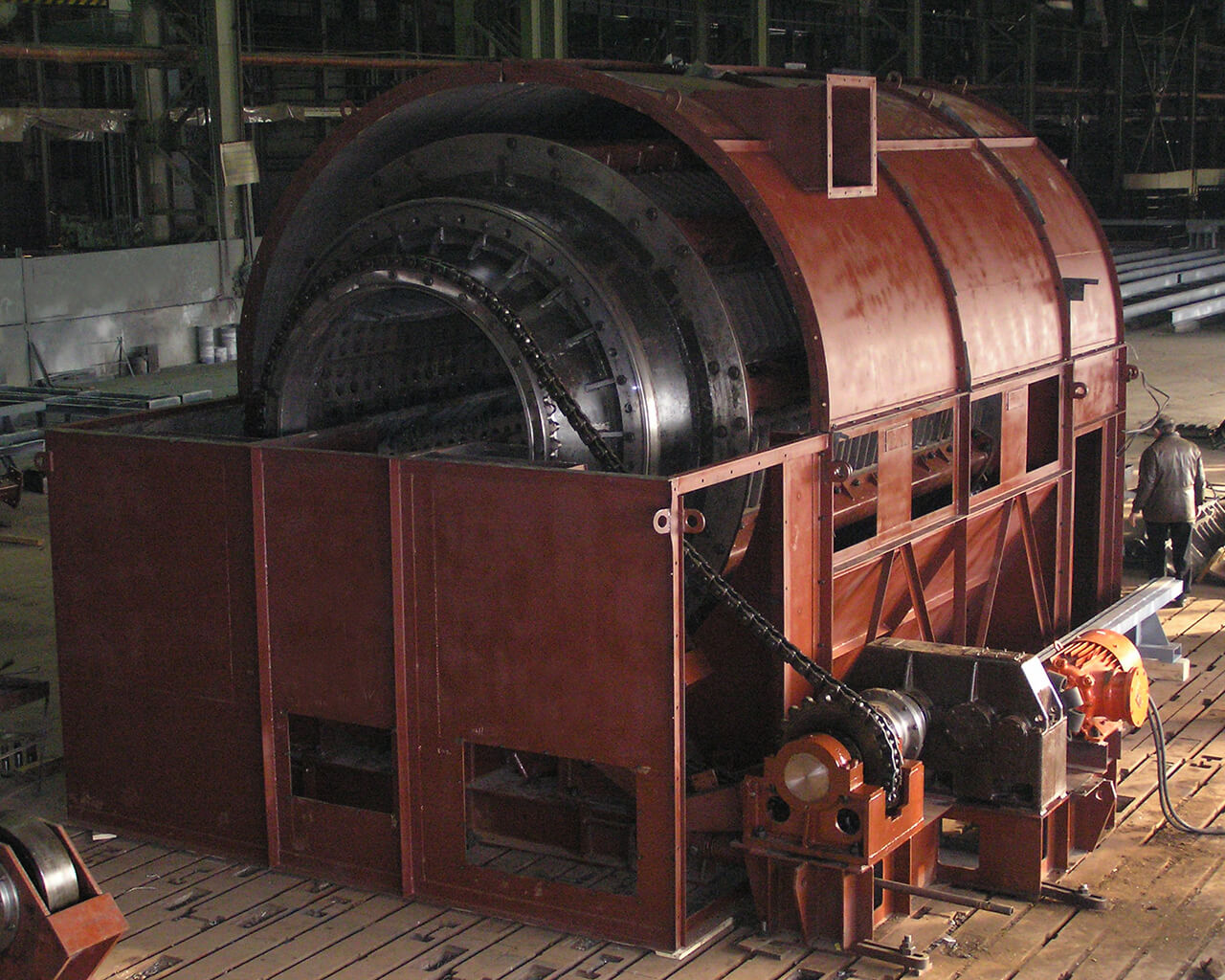

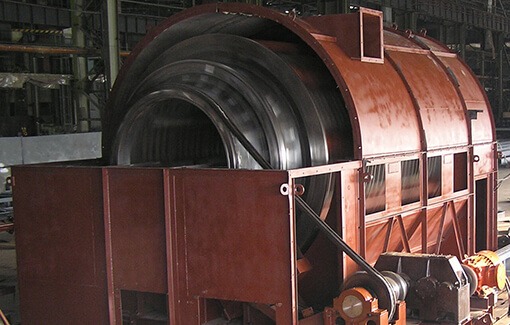

Дробилка-грохот барабанная - ДГБ-30х45
Назначение
Дробилка-грохот барабанная ДГБ-30х45 применяется для подготовки угля перед обогащением на обогатительных фабриках, а также на поверхностных комплексах шахт и разрезов. Барабанный грохот предназначен для избирательного дробления угля до заданного предела крупности с одновременным удалением металла, части крупнокусковой породы и других посторонних предметов.

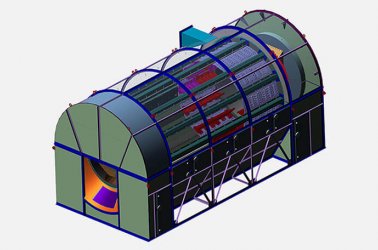

Уголь через питающий лоток поступает во вращающийся барабан, поднимается полками на определенную высоту и, падая с них, дробится при ударах о внутреннюю поверхность колосниковых решеток. Дробленый до размеров отверстий в колосниковых решетках уголь просеивается в приемную воронку, соединенную с бункером для угля. Более прочные компоненты (металл и посторонние предметы) перемещаются полками вдоль оси барабана и выбрасываются лопастями выходного корпуса барабана в бункер для отходов.
Технические характеристики
Наименование параметра | Величина |
Производительность, т/ч | |
при отверстии в решетах 25 мм | 200 |
при отверстии в решетах 50 мм | 300 |
при отверстии в решетах 100 мм | 400 |
при отверстии в решетах 150 мм | 500 |
Диаметр барабана, мм | 3000 |
Длина барабана, мм | 4500 |
Крупность загружаемых кусков, мм, не более | 400 |
Крупность дробленого продукта, мм | |
При отверстии в решетах 25 мм | 0-25 |
При отверстии в решетах 50 мм | 0-50 |
При отверстии в решетах 100 мм | 0-100 |
При отверстии в решетах 150 мм | 0-150 |
Потери угля в отходах, отнесенные к исходному углю, %, не более | 0,08 |
Частота вращения барабана, об/мин | 15,9 |
Номинальная мощность электродвигателя, кВт | 90 |
Масса, т | 65,0 |
Габаритные размеры | |
длина, мм ширина, мм высота, мм | 7865 6300 4740 |
