Классификатор с непогруженной спиралью - 1КСН-10х84
Назначение
Классификатор спиральный 1КСН-10х84 предназначен для разделения рудных, нерудных и сыпучих материалов в водной среде на две фракции различной крупности. Исходным продуктом питания является пульпа, представляющая собой взвесь в воде минеральных частей. Крупным продуктом разделения являются пески, а тонким продуктом является слив. Пески и слив являются конечными продуктами классификации.
Классификатор применяется в обогатительном производстве, в металлургической, строительной и других отраслях промышленности.
Технические характеристики
Наименование параметра | Значение |
Максимальная производительность по пескам, т/час по сливу, т/час |
55 11 |
Длина корыта, мм
| 8400 |
Диаметр спирали, мм | 1000 |
Количество спиралей | 1 |
Направление винтовой линии спирали | левое |
Частота вращения спирали, об/мин | 8,3 |
Двигатель | АИР132S6У3 |
Мощность, кВт | 5,5 |
Частота вращения, об/мин | 1000 |
Редуктор | планетарный, 3-ступенчатый |
Смазка | картерная |
Максимальный момент, Нм | 5357 |
Привод подъема спирали количество приводов |
1 |
Двигатель мощность, кВт частота вращения, об/мин | 4А80В4У3 1,5 1500 |
Редуктор передаточное число | Ч-80-12,5-52-1-ВУЗ 12,9 |

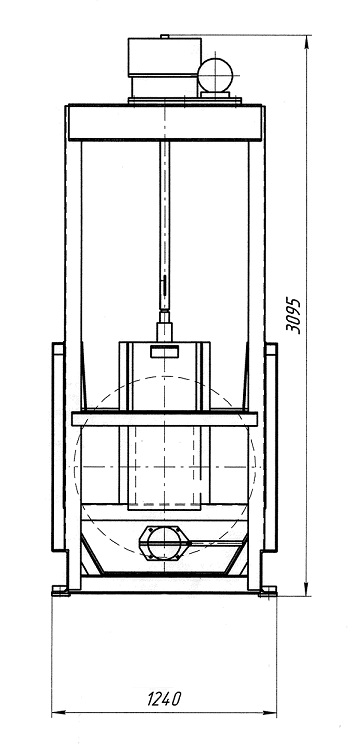

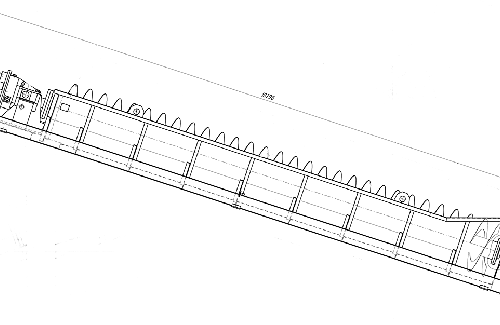

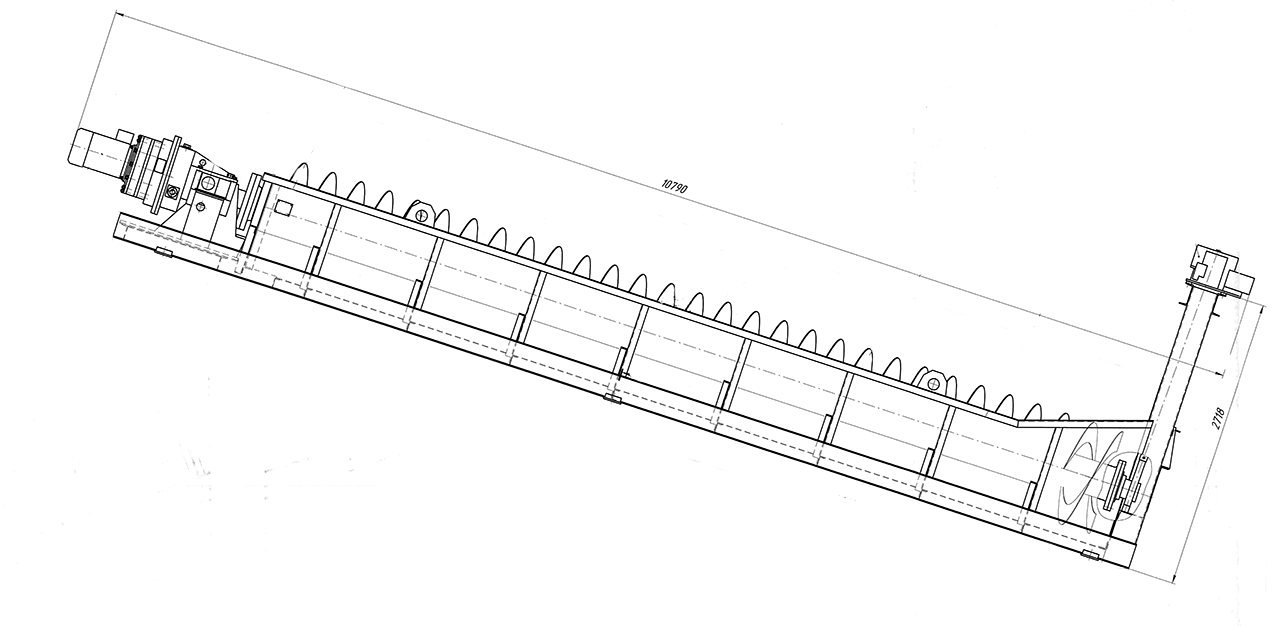

Габариты (LxBxH), мм | 10790х1240х3095 |
Масса, т | 6,9 |
Срок службы 10 лет при условии соблюдения правил эксплуатации и своевременного проведения антикоррозийных мероприятий
| |
