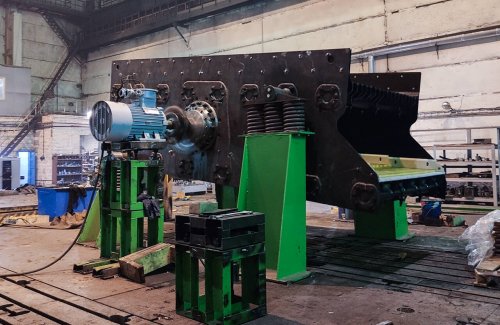

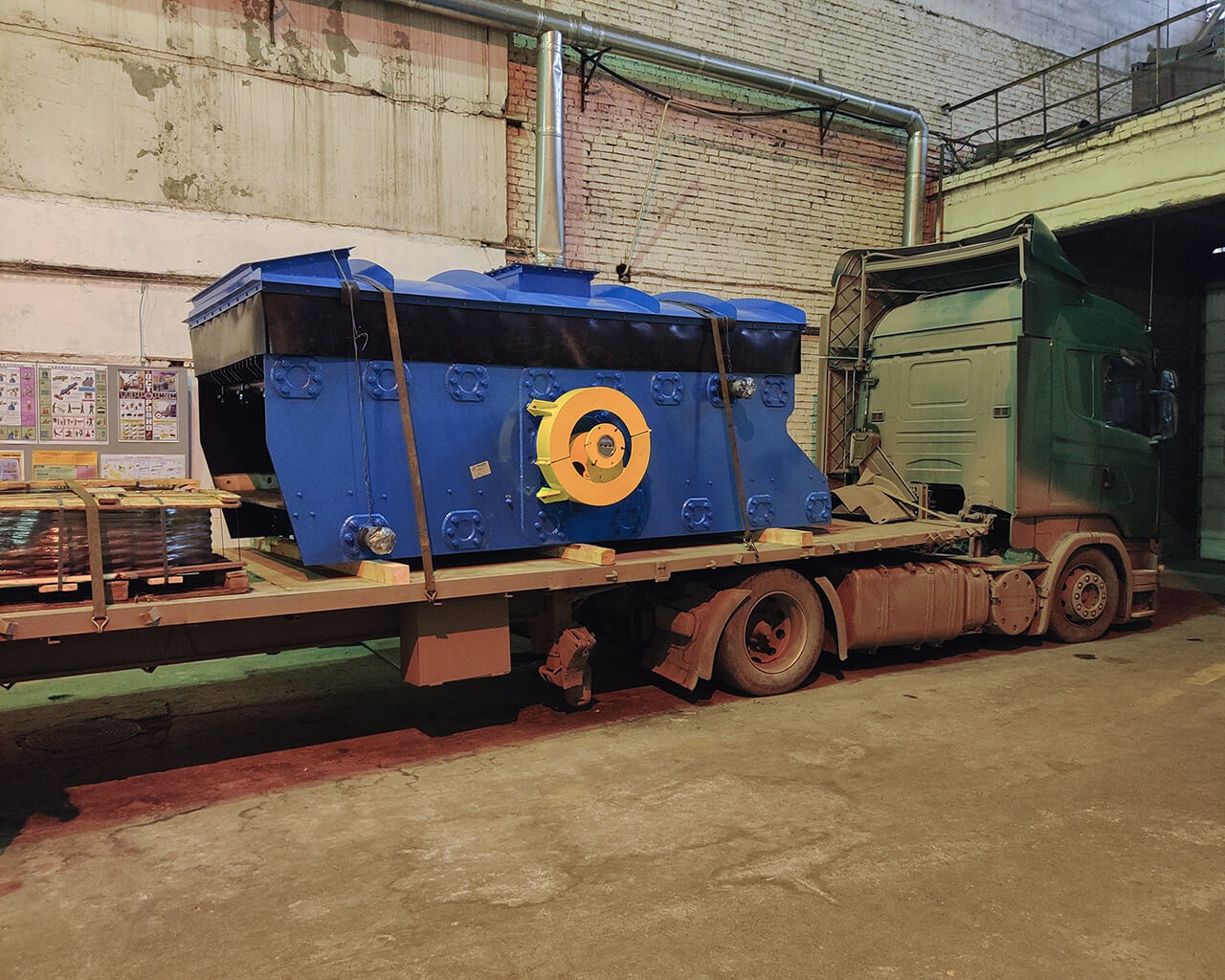

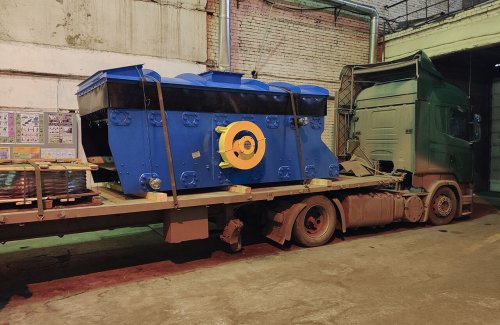

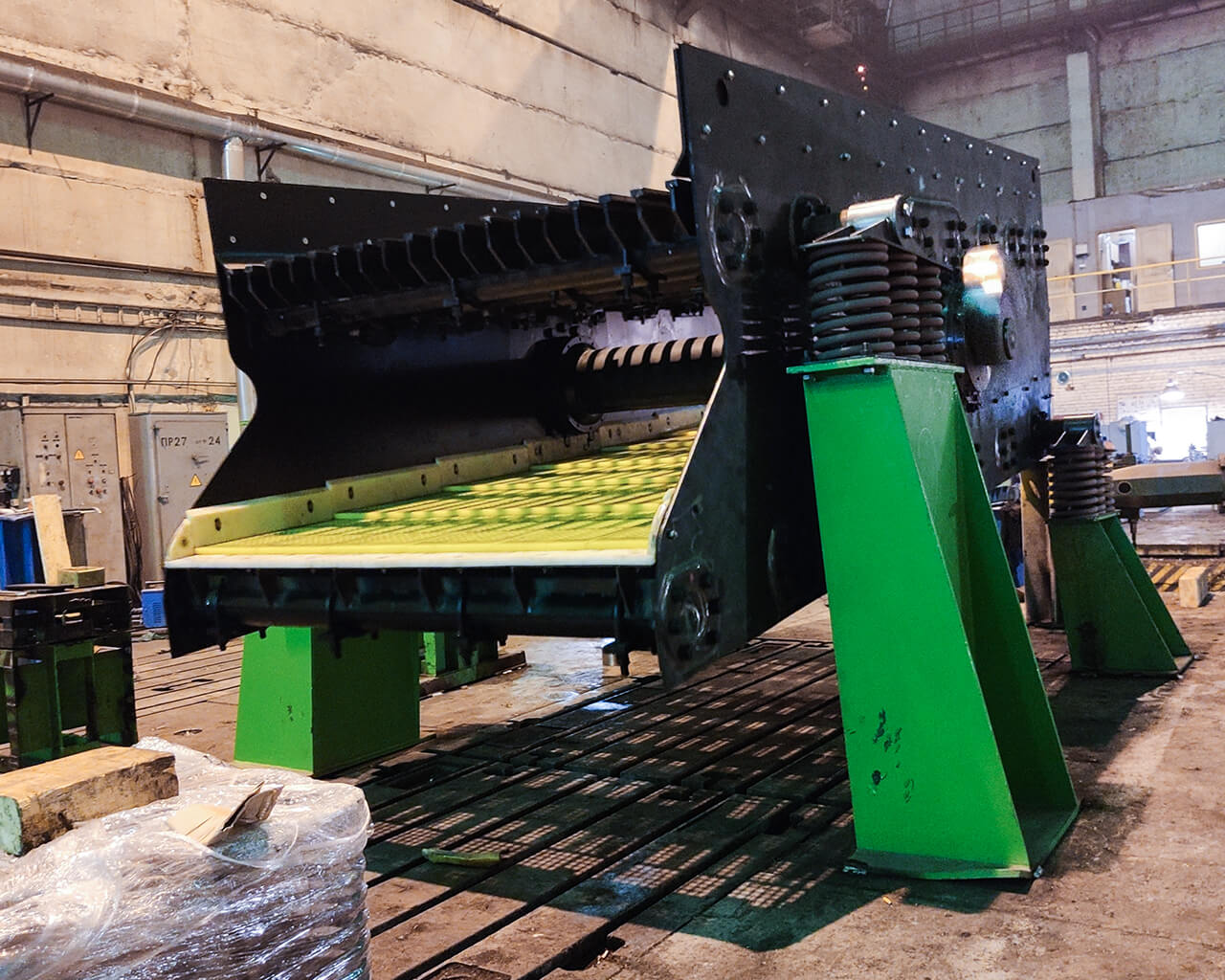

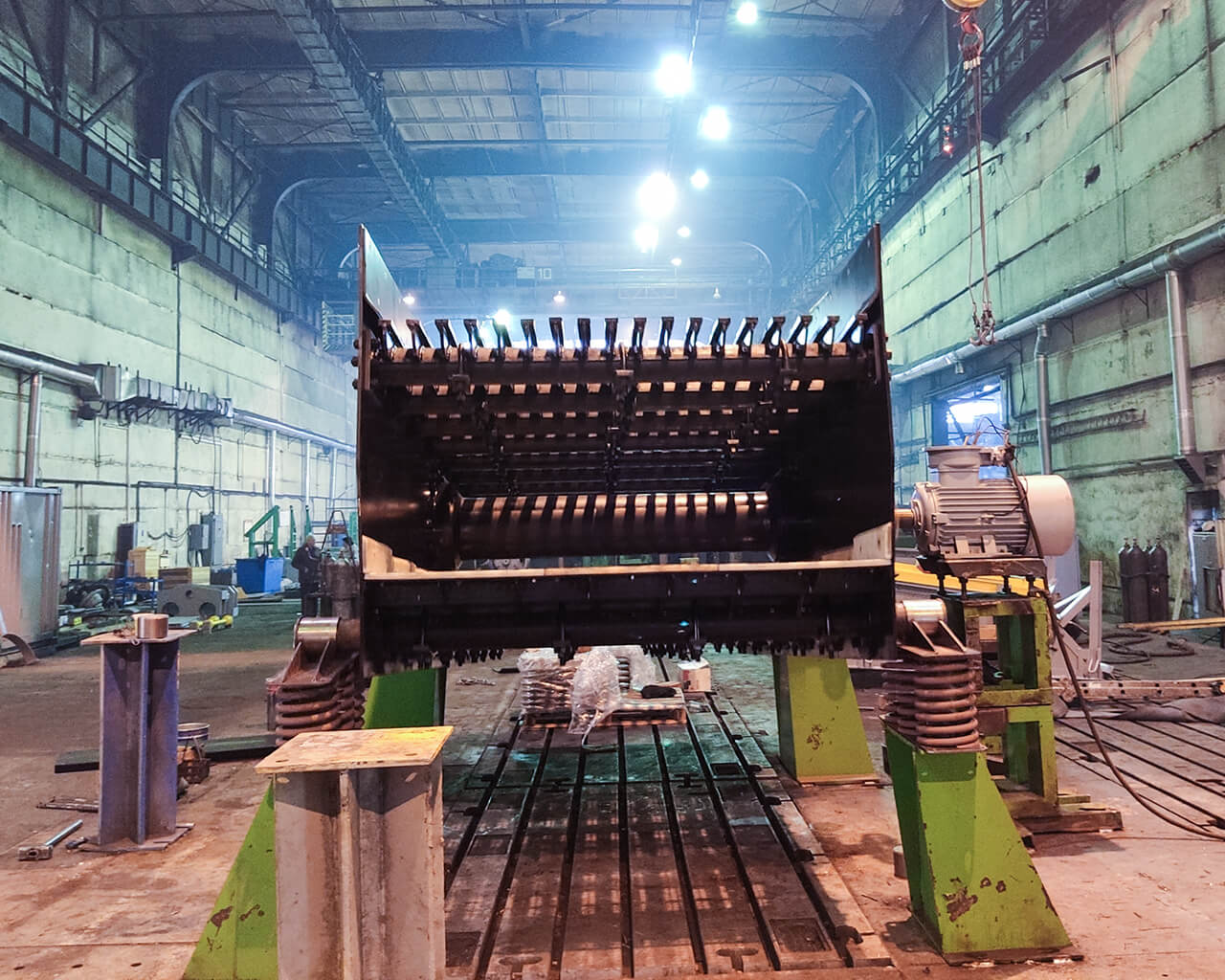

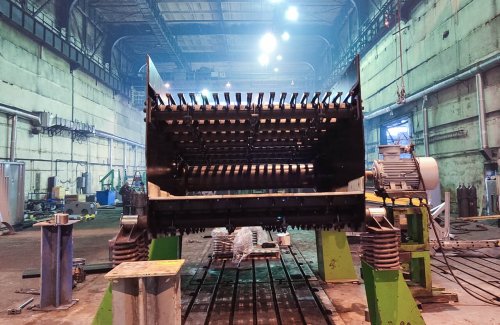

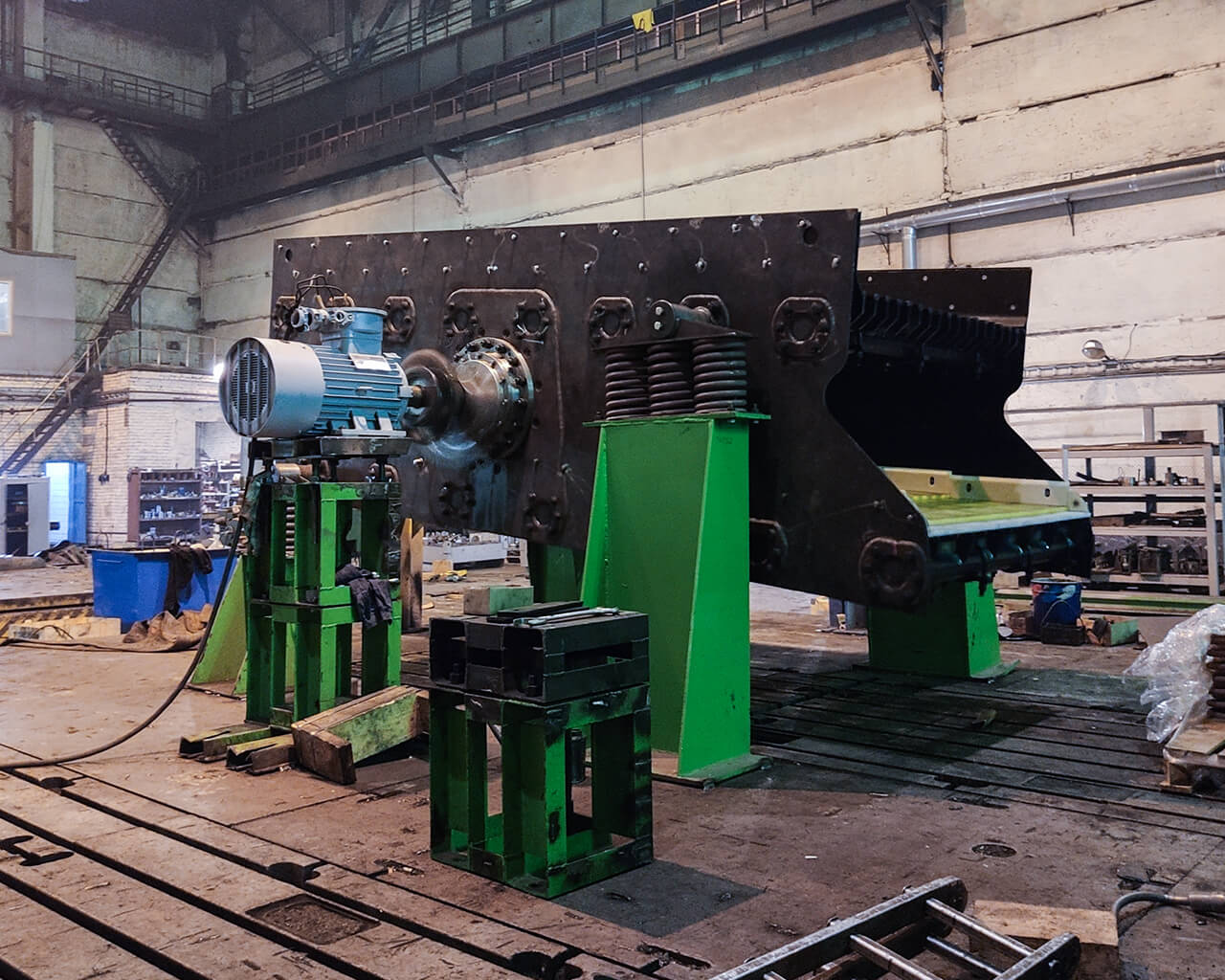

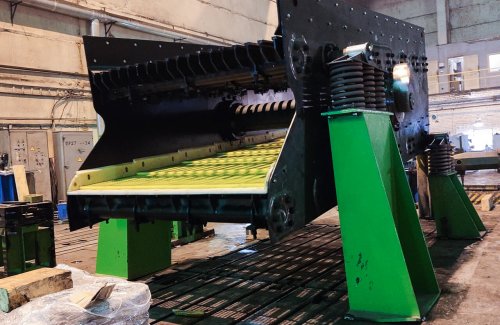

Грохот инерционный тяжелого типа - ГИТ-52
Назначение
Грохот инерционный ГИТ-52 предназначен для рассортировки по крупности сыпучих материалов.

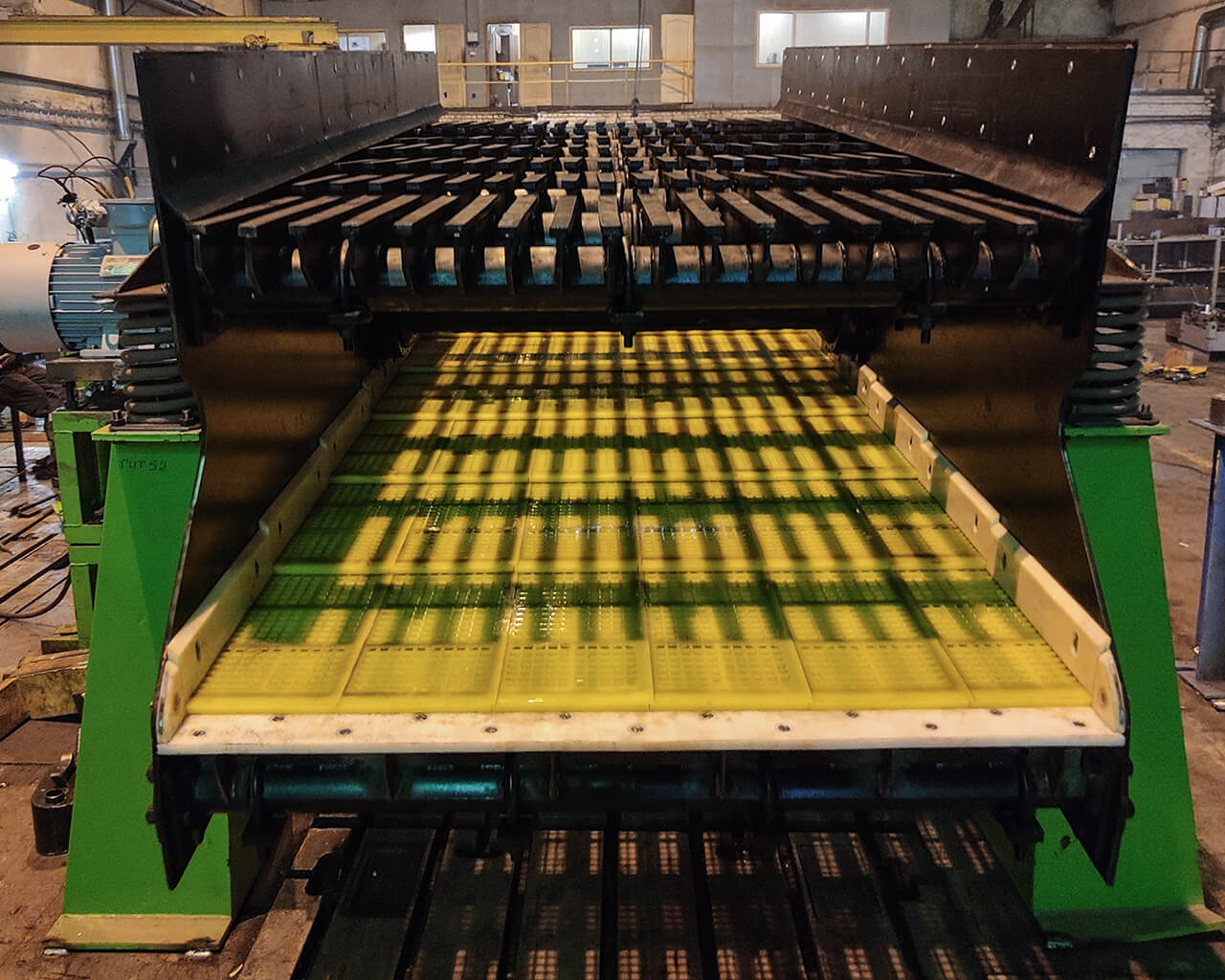

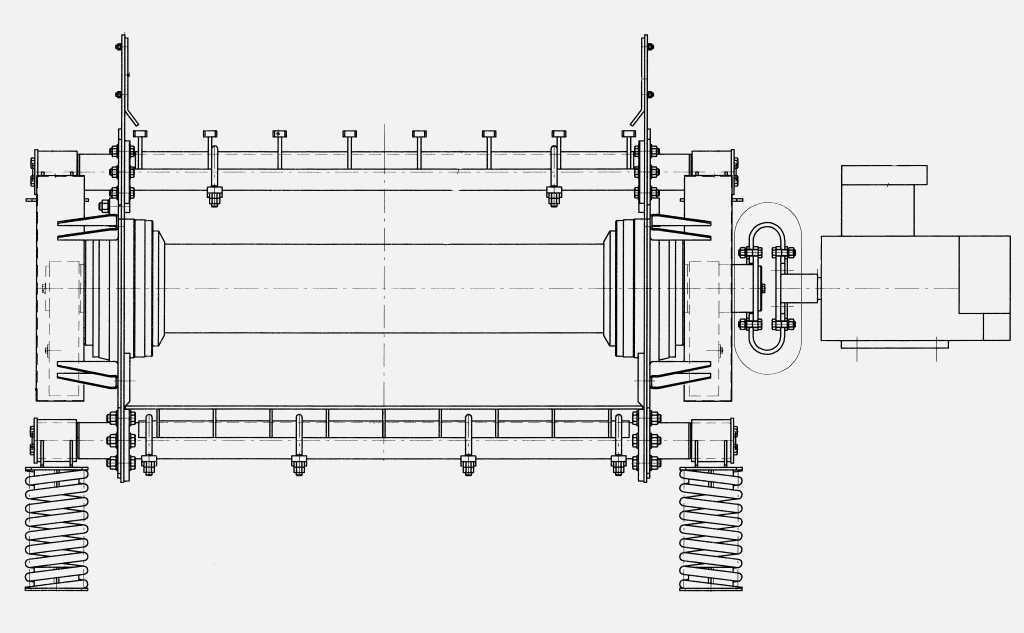

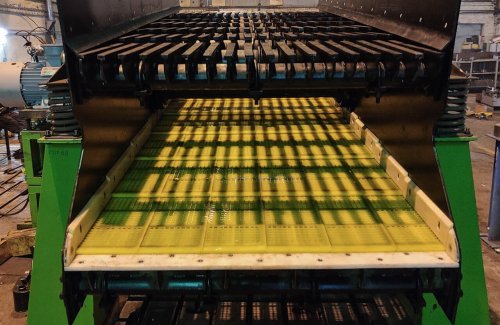

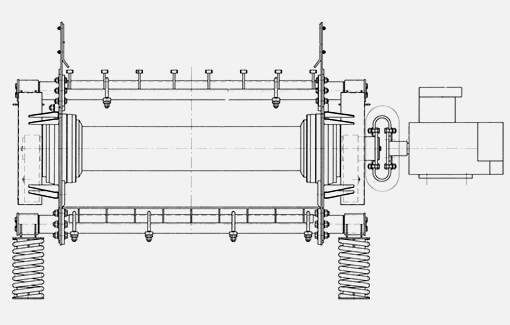

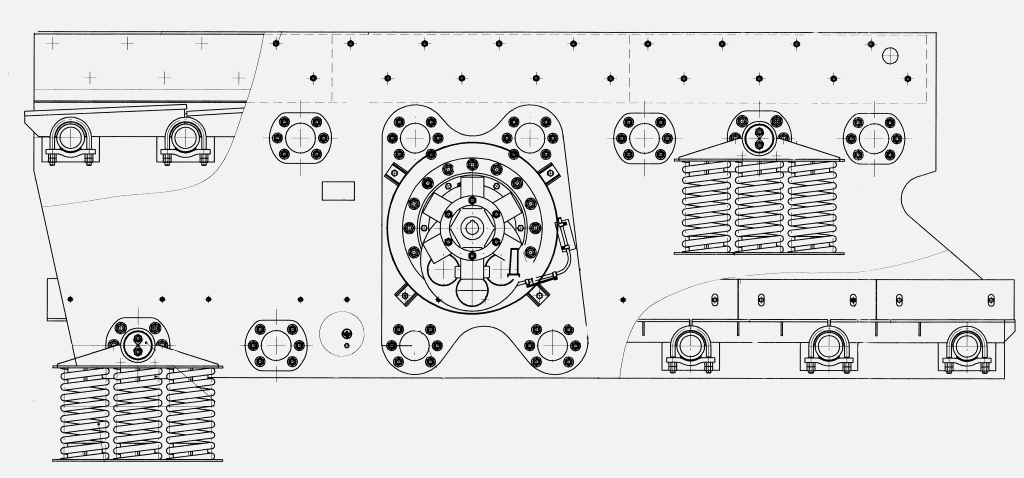

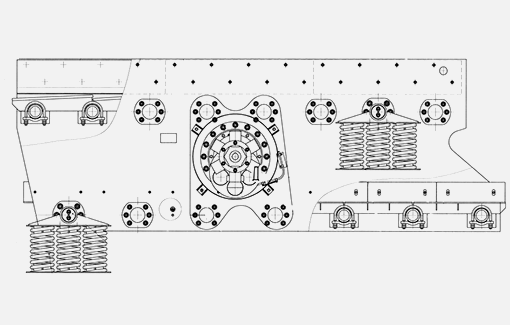

Оборудование изготавливается в опорном исполнении с правым или левым расположением привода и состоит из следующих составных узлов: короб; вибратор; муфтка лепестковая; электродвигатель; настил колосниковый; нижние сита; футеровка верхняя стальная; нижняя полиуретановая футеровка.
Машина для грохочения применяется для работы в закрытых помещениях на дробильно-сортировочных и обогатительных предприятиях в странах с умеренным климатом.
Технические характеристики
Наименование параметра | Величина |
Производительность, м3/ч | Определяется в каждом конкретном случае в зависимости от условий грохочения |
Максимальный размер кусков питания, мм | 400 |
Количество ярусов просеивающих поверхностей | 2 |
Размеры просеивающей поверхности верхнего яруса | |
ширина, мм длина, мм | 1750 3915 |
Размеры просеивающей поверхности нижнего яруса | |
ширина, мм длина, мм | 1750 4100 |
Типы сменных просеивающих поверхностей | |
Верхний настил: стальные сварные колосниковые решетки с размером щелей, мм | 120, 200, 400 |
Нижний настил: полиуретанновые, стальные прорезные или штампованные сита с размером щелей, мм | по согласованию с заказчиком |
Кинематические параметры | |
амплитуда колебаний короба, мм | 5-8 |
частота вынужденных колебаний, с-1 | 12,16±0,25 |
Электродвигатель привода | |
мощность, кВт | 18,5 |
число оборотов, об/мин | 730 |
Габаритные размеры колеблющейся части грохота | |
длина, мм ширина, мм высота, мм | 4320 2664 1500 |
Масса колеблющейся части грохота с просеивающими поверхностями, кг | 5560 |
Угол наклона короба, ° | 10-30 |
Количество опор на грохоте, шт | 4 |
Количество пружин в опоре, шт | 3 |
