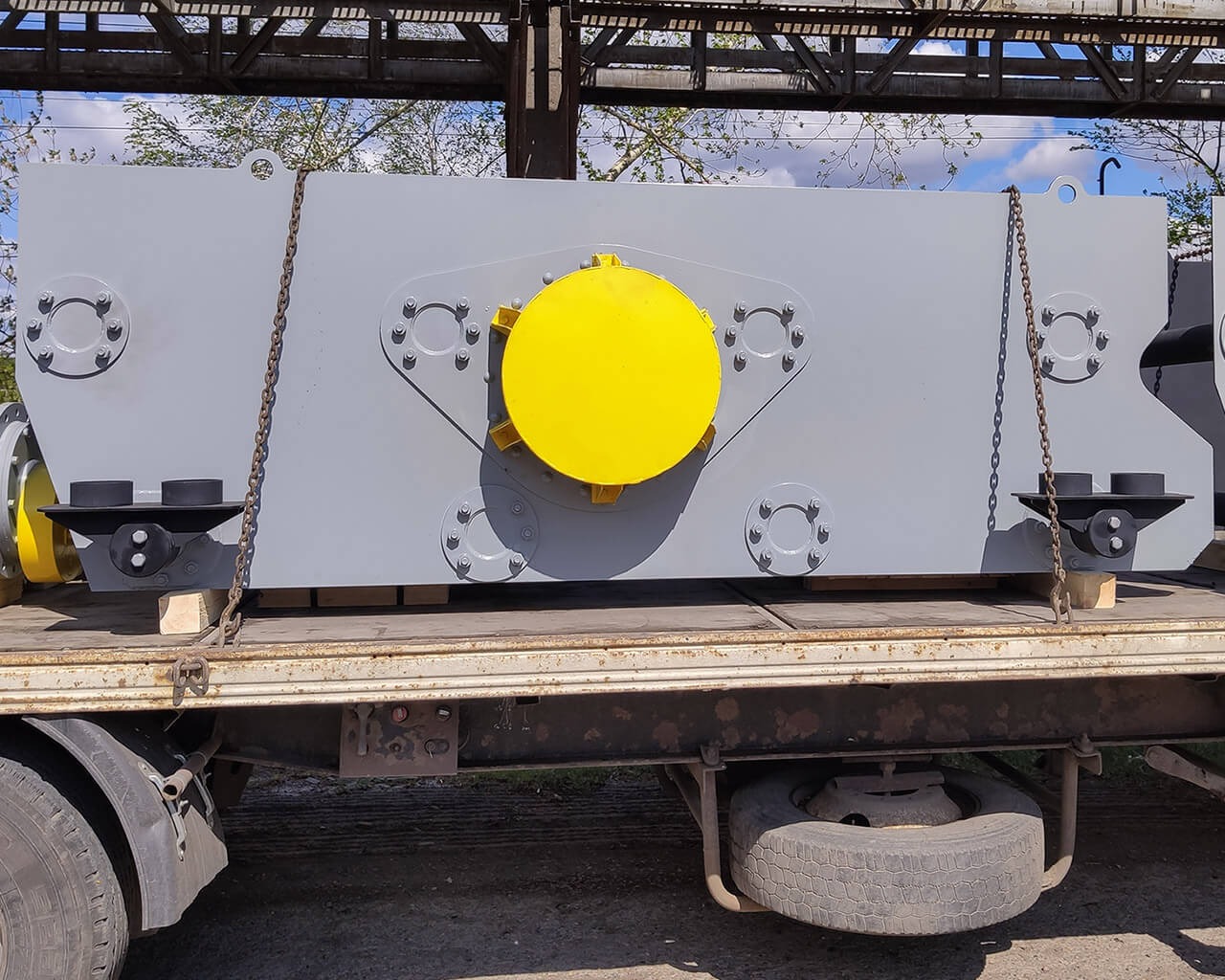

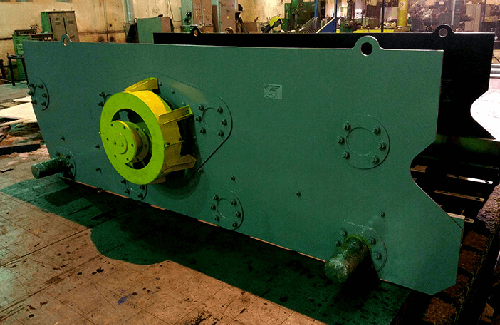

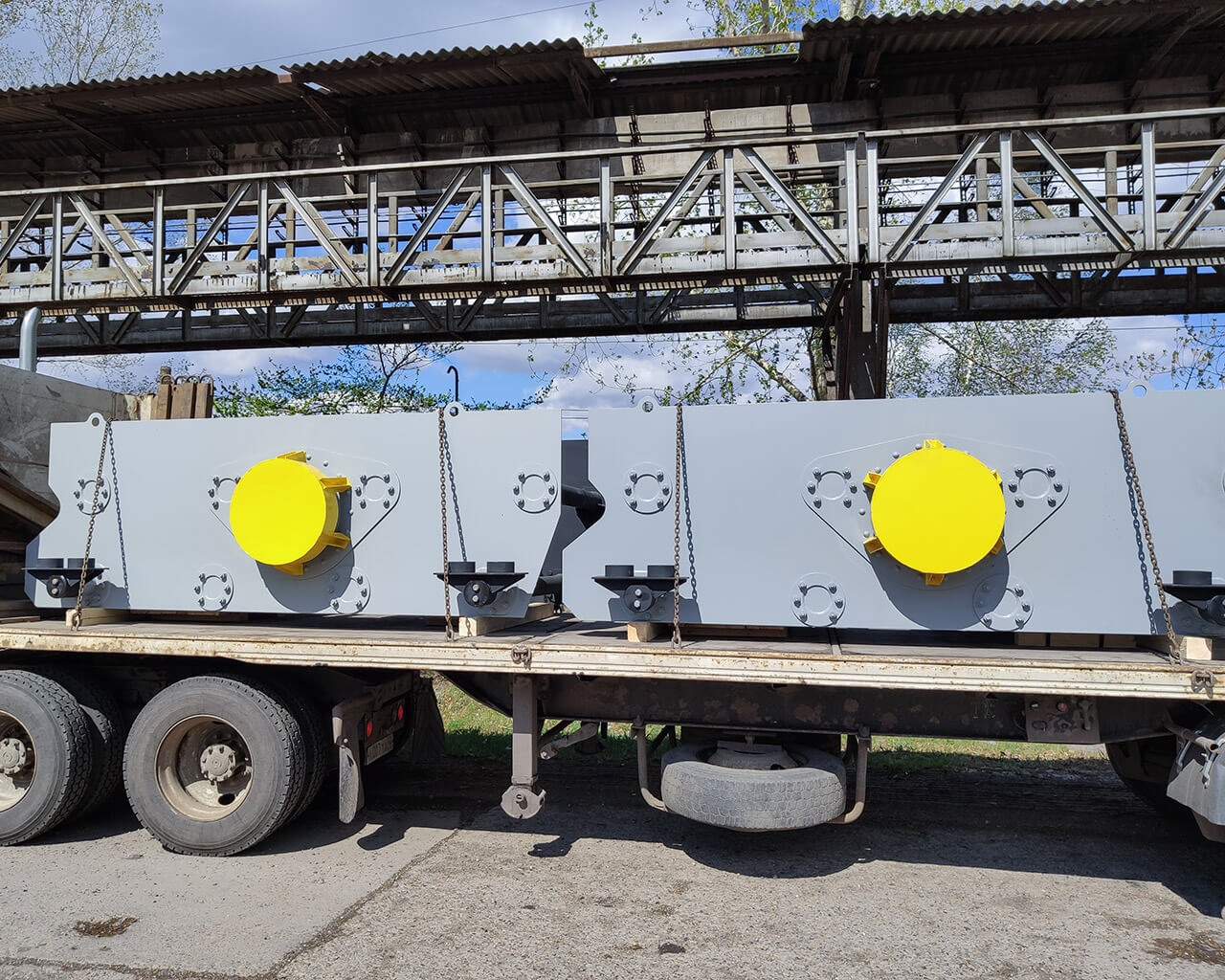

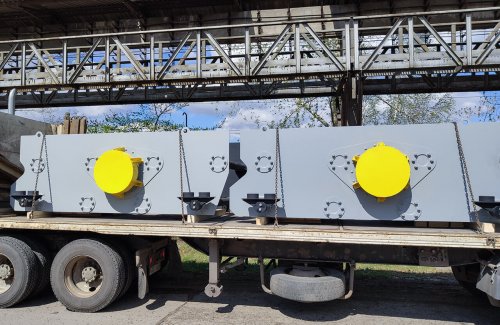

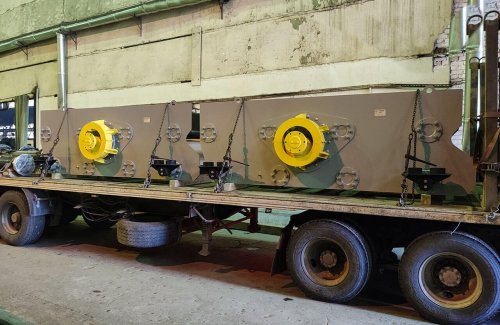

Грохот инерционный тяжелого типа - ГИТ-42
Назначение
Грохот ГИТ-42 предназначен для рассева руд и других сыпучих материалов с объёмной массой насыпного груза не более 2,8 т/м3 на три класса по крупности.

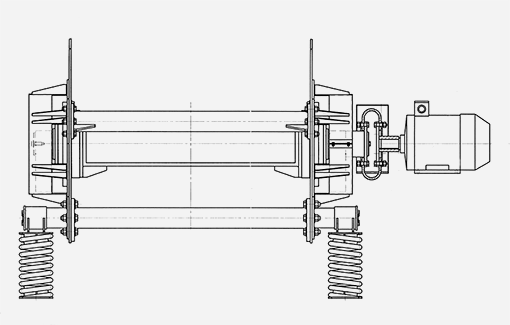

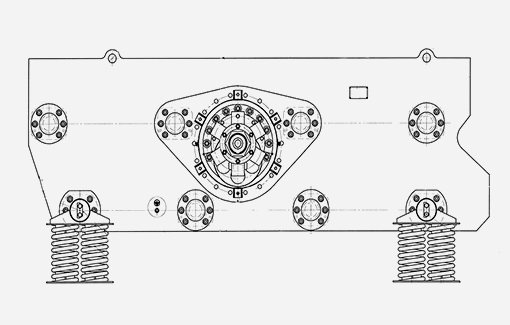

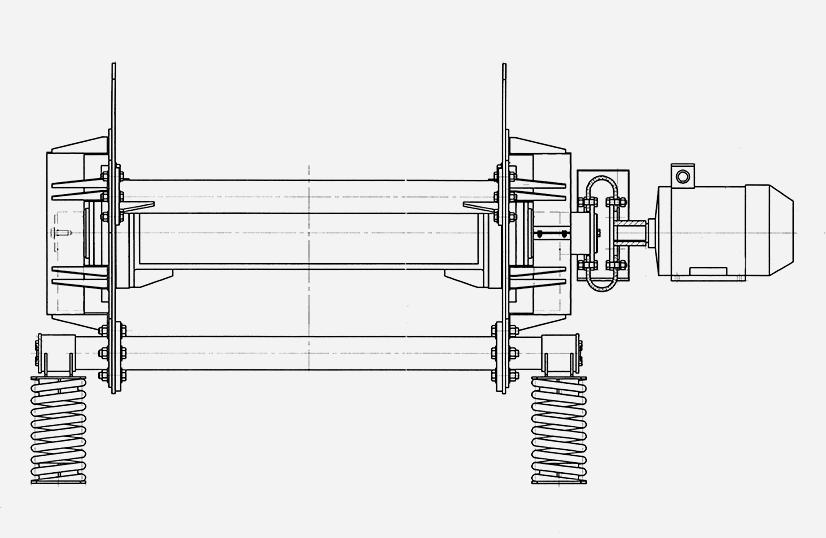

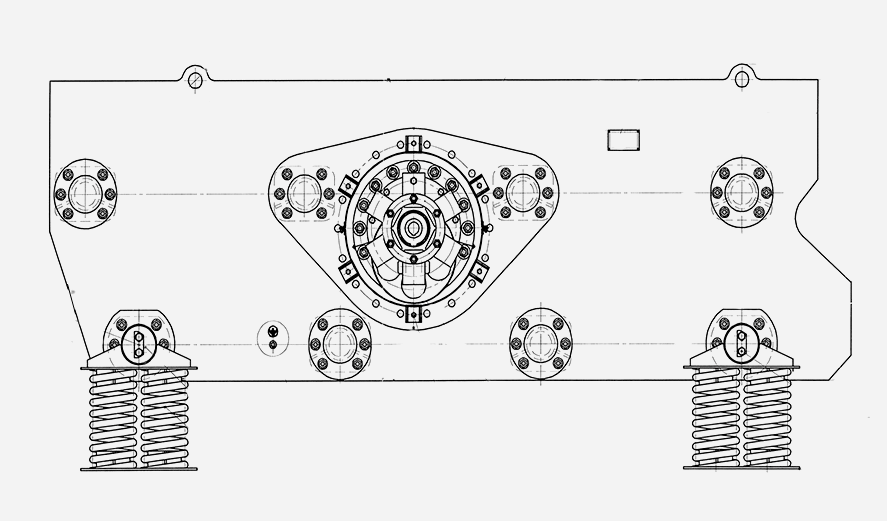

Состоит из следующих составных узлов: короба, вибратора, пружинных опор, ограждения дебалансов, муфты лепестковой, ограждение муфты, электродвигателя. Опорные конструкции для короба и двигателя выполняются потребителем на месте эксплуатации.
Оборудование рассчитано для работы в закрытых помещениях на дробильно-сортировочных и обогатительных предприятиях в странах с умеренным климатом. Может изготавливаться с правым или левым расположением привода.
Технические характеристики
Наименование параметра и размера | Величина |
Производительность по питанию, т/ч | 850 |
Крупность кусков питания, не более, мм | 200 |
Размеры просеивающей поверхности | |
ширина, мм | 1500 |
длина, мм | 3500 |
Площадь просеивающей поверхности, м2 | 4,6 |
Полезная площадь просеивающей поверхности, м2 | 4,0 |
Число ярусов сит, шт | 2 |
Амплитуда колебаний короба, мм | 3...5 |
Частота вынужденных колебаний, c-1 | 16 |
Габаритные размеры колеблющейся части грохота | |
длина, мм | 3600 |
ширина, мм | 2100 |
высота, мм | 1250 |
Масса колеблющейся части грохота, кг (без сит) | 2250 |
Электродвигатель | |
мощность, кВт | 15 |
скорость вращения, об/мин | 730 |
масса, кг | 180 |
Угол наклона короба, ° | 10...30 |
Исполнение |
|
Количество опор на грохоте, шт | 4 |
Количество пружин в опоре, шт | 2 |
